卫生间门控开关电路(一)

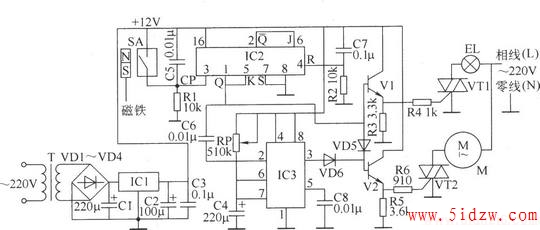

本例介绍的卫生间控开关电路,可以用磁控六开关来控制卫生间内的照明灯和排风扇,实用性较强.该卫生间六控开关电路由电源电路和控制电路组成,如图所示。

元器件选择 R1～R6均选用1／4W碳膜电阻器。 ‘ RP选用小型膜式电位器(用来调节排风扇的延迟时间)。 C1、C2和C4均选用耐压值为16V的铝电解电容器；C3、C5～C7均选用涤纶电容器。 VD1～VD6均选用1N4007型硅整流二极管。 V1和V2均选用S9013或S8050型硅NPN型晶体管。 VT1和VT2均选用3A、400V以上的双向晶闸管。 ICl选用LM7812型三端集成稳压器；IC2选用CD4027型数字集成电路；IC3选用NE555型时基集成电路。 T选用3～5W、二次电压为l2V的电源变压器。 EL可选用15～60 W的照明灯。 磁控开关SA选用常开型干簧管。
