电子视频切换器

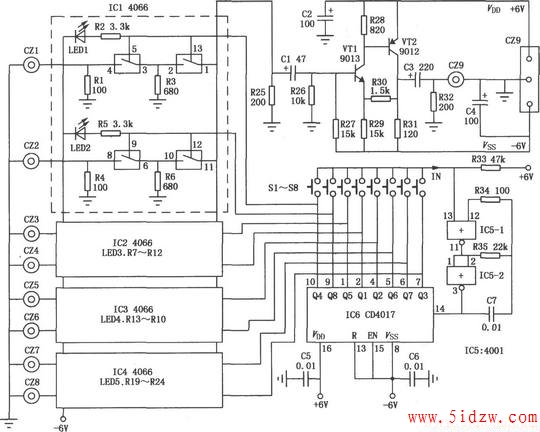

电视监控系统中经常需要对多路视频信号进行转换，若靠插拔信号线来切换，会使信号短暂中断；若用机械开关来切换，易使图像跳动，也难以实现遥控。如图所示电路主要利用CMOS模拟开关CD4066来完成视频信号的切换，对于制作家用视频控制器(切换录像机、VCD、DVD影碟机的视频信号)具有一定的参考价值。整个电路相当于一个8×1切换开关，由8组相同的串联模拟开关、互锁开关控制器和输出放大器组成。插座CZ1～CZ8为8路视频信号输入端，输入阻抗为75Ω，额定输入幅度为1Vp-p。模拟开关受IC6十进制计数器CD4017的输出电平控制。电路工作时，ICl～IC4中的8路模拟开关仅有一路导通，其余7路截止。
