四路互锁开关控制器(CD4028)

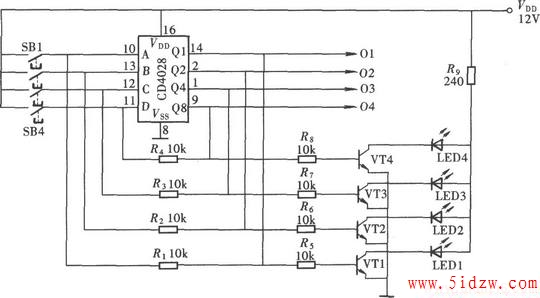

如图所示的四路互锁开关控制器采用一只二一十进制译码集成电路CD4028组成。CD4028有四个BCD码输入端，有十个译码输出端。该电路用它的四个特殊输入码，组成一个四路互锁开关控制器，其电路组成如图所示。电路由CD4028与四只按钮输入开关SBl-SB4和四位输出指示电路组成，四个输出端待接控制电路。CD4028为16引脚扁平塑封结构，它的四个输入端为A、B、C、D，十个输出端为Q0～Q9。
