感应高压报警器(KD9561)

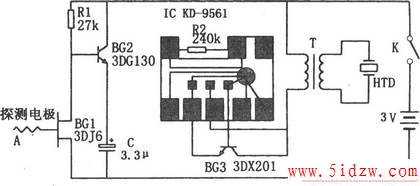

如图所示为感应高压报警电路。该电路由探测电极A、音乐集成电路(KD-9561)、报警电路、电源电路等组成。其中探测电极A为一根线径1mm、长约10cm的单股硬塑电线，其一端与场效应管BG1相连，另一端卷成一个小圆圈。

当A远离高压物体时，BG1的漏一源极之间的电阻较小，相应晶体管BG2因基极电位较低而处于截止状态，IC因电源电路未接通而不工作，相应报警电路中的压电陶瓷片HTD不发声。当A接近高压物体时，A上感应电场信号，此时BG1的漏一源极之间的电阻变大，BG2管因基极电位提高而导通，相应IC因接通电源电路而发出音乐报警信号。该信号经BG3放大后推动HTD发出报警声。

图中的BG1选用3DJ6，BG2选用3DJ201或3DG12、3DG130等，BG3选用3DX201或3DX200、3DX202等，且要求BG2与BG3的β>100。升压变压器T可采用收音机中的输入变压器(中心抽头悬空不用)。HTD选用HTD-27A-1型。IC除选用KD-9561外还可选用CW9561，可根据具体情况或爱好来选择四声模拟集成电路的相应的音乐报警声响。

该电路在接近高压交流电时，将发出变调的报警声，且调节电路中的电阻R1可改变报警距离。当A线距220V的市交流电10cm左右时，报警器发出报警声响。
