可燃气体报警器2(7806、KD28),http://www.5idzw.com

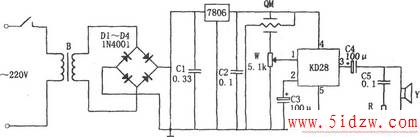

如图所示报警器由气敏传感元件QM、降压整流及稳压电路、集成电路KD28、扬声器Y等组成。气敏传感元件QM为QM-N5型。降压整流及稳压电路由变压器B、桥氏整流D1~D4、C1、C2、集成稳压器7806等组成。
工作时,调整电位器W,使通电1分钟。当空气清净时,QM对应的电阻值较大,W上的分压小,从而使KD28复位,不发生报警。当有可燃性气体接触QM时,QM对应的电阻值较小,W上的分压较大,从而使KD28置位,其3脚输出的高电平推动扬声器工作,发出报警信号。气体离开后,电路恢复正常工作状态。
,可燃气体报警器2(7806、KD28)
