电风扇指触保护及报警电路(NE555、NS5608)

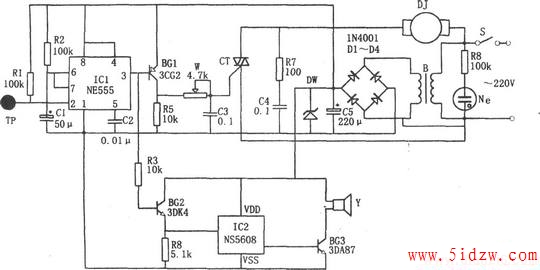

如图所示为电风扇指触保护及报警电路。该电路由555时基电路、无触点开关电路、狗叫声模拟电路和电源电路四部分组成。

没人触及风扇的金属网罩TP时，时基电路555③脚输出低电平，晶体管BG1导通，控制双向可控硅CT导通，从而有电流通过风扇电动机DJ，使DJ旋转。其旋转速度取决于DJ两端的电压。该电压又受CT导通角控制。调整电位器W，可改变导通角的大小，从而可改变风扇风量的大小。

若有人触及风扇金属网罩TP时，则555③脚输出高电平，使BG1管截止,迫使CT截止，从而使风扇停转，同时③脚电平还使BG2管导通，触发狗叫声集成电路NS5608工作，其输出信号经BG3放大后推动扬声器Y发出狗叫声。

当手离开金属网罩时，经1.1R2C1的时间延迟后，555翻转复位，③脚输出低电平，从而风扇开始正常工作。

另外，在制作时应注意风扇的金属网罩与机身要有很好的绝缘。

本电路巧妙地实现了电风扇的保护和报警，尤其有趣的是：当小孩的手触及金属网罩时，风扇立即失电的同时还发出一阵狗叫声，以警告小孩不要再去触摸；当手离开金属网罩约几秒钟后，电扇自动复电开启。
