触摸式防盗报警器(TWH8751、KD9561、555)

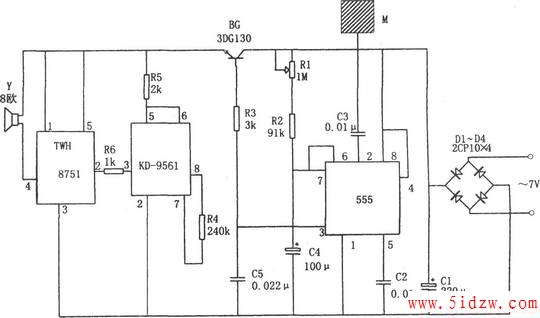

如图所示为触摸式防盗报警电路。该电路由单稳态触发器、声音模拟电路、音频功率放大电路、触摸金属片M、整流滤波电路等组成。电路中时基电路555和R1、R2、C4构成单稳态触发器，其输入信号即为由手触摸金属片M时的经过C3的触发信号，它由②脚输入，相应电路变成暂稳态，并由3脚输出高电平。该高电平使BG管导通，从而又使后面电路的工作电源被接通。

四音响模拟集成电路KD-9561与R6、C4、TWH8751和扬声器Y组成警笛报警电路。当芯片的电源电路接通后，其3脚将输出警笛信号，经过TWH8751放大后推动扬声器发出“呜哇”的警笛声。经过一段时间(时间长短由R1、R2和C4来决定，一般几十秒到几分钟)后，555转入稳态，其③脚输出的低电平使BG管截止，其后面的电源回路被切断，停止工作，警笛声停止。此后，报警器又重新处于预报状态。

图中芯片TWH8751为功率开关集成电路，以放大音频功率，使报警警笛声更响。
