高压密码防护报警器(555、CD4069)

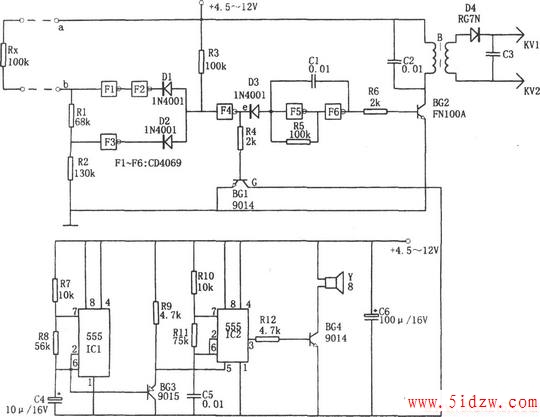

如图所示为高压密码防护报警电路。该报警器采用权电阻密码进行真假识别，从而可用于门、窗、提包、钱柜等处的防护。电路的核心是多谐振荡音响电路，芯片CD4069、变压器B主要用来作为驱动级。电路中，当a、b间出现断路或短路时，权电阻Rx的阻值增大或减小，导致F4非门电路(e点)输出高电平，从而使管子BG1导通，将音响电路接通，发出双音报警信号。同时，因管子D3截止，由F5、F6等组成的音频振荡器开始振荡，其振荡频率约为3000Hz，该信号经由BG2管和升压变压器B组成的放大器后，得到升压并进行整流，最后得到近万伏的高压，以电击行窃者。

在由555和晶体管等元件组成的多谐振荡音响电路中，由IC1等元件组成的多谐振荡器的振荡频率约为1Hz，充放电电容器C4与⑥脚相接，其上的三角波电压经缓冲放大级BG3加到多谐振荡器IC2⑤脚(控制端)，从而可实现1Hz的低频三角波调制IC2振荡器，使之发出变音调的报警声。由图中所示R10、R11及C5的参数值，可得出IC2的振荡频率f=1.44(R10 2R11) C5约为1000Hz。IC2经三角波调制后,其频率变化范围大，③脚输出类似于警车的音响。电路中，驱动级的变压器B可采用36cm黑白电视机的行输出变压器，以用作升压。
