使用ND-2的文物保安报警电路,http://www.5idzw.com

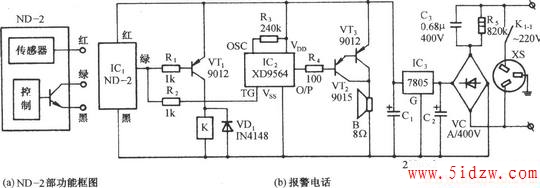

电路如图(b)所示。它由振动传感器、继电控制电路、报警发声电路、音频功放电路和交流降压整流电路等组成。可用于贵重物品保安、库房、保险柜、机动车及门窗防撬等场合。ND-2是一种全方位型振动传感模块，图(a)是其功能框图。
，使用ND-2的文物保安报警电路
电路如图(b)所示。它由振动传感器、继电控制电路、报警发声电路、音频功放电路和交流降压整流电路等组成。可用于贵重物品保安、库房、保险柜、机动车及门窗防撬等场合。ND-2是一种全方位型振动传感模块，图(a)是其功能框图。
，使用ND-2的文物保安报警电路
