微波探测无线电报警器(S,http://www.5idzw.com

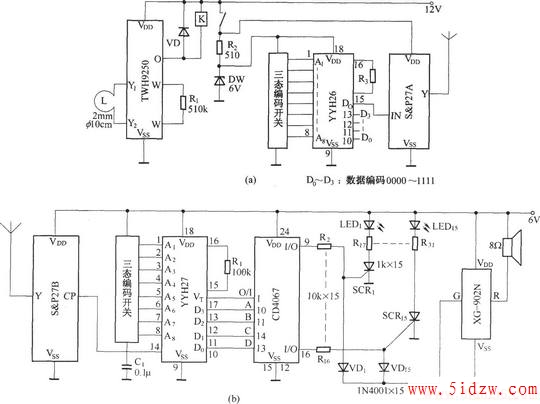

(a)图中,当探测电路TWH9250探测到目标信号时，它的输出端O输出低电平，这时继电器K被接通。发射电路得到工作电源后，将编码电路YYH26所编地址码通过S&P27A放大处理后，由天线向外发射。探测电路用来接通发射机的工作电源，发射电路发出的地址码表明发射机所处的探测处所。
(b)图所示为多路接收报警电路.
