声控双工无线对讲机

用本电路制作的无线对讲机为调频双工方式，工作频率为30MHz，采用声控电子开关，电路简单，方便节能。工作电压3～9V，发射功率1～5w。

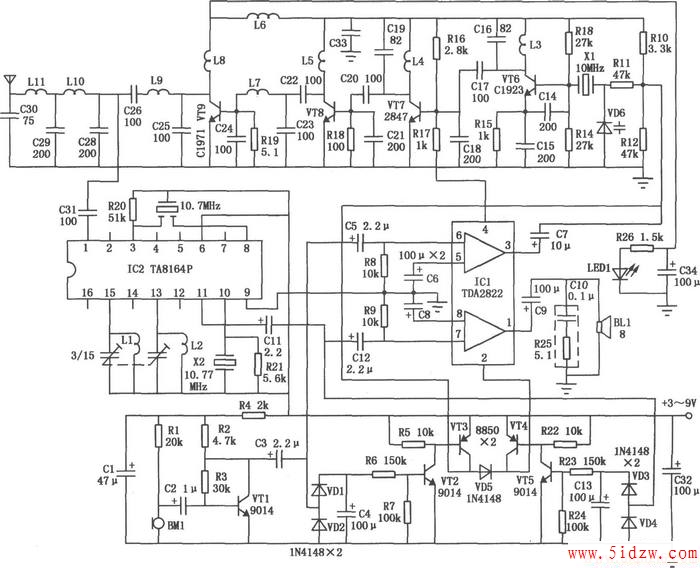

声控双工无线对讲机分接收和发射两个相对独立的部分，天线匹配网络为发射与接收共用，具体电路如图所示。发射部分由话筒放大电路、电子开关、振荡与倍频电路、激励放大、功率放大以及天线匹配网络组成。接收部分由天线匹配网络、调频接收电路、电子开关和功放电路组成。
