芽菜温室恒温控制及蟋蟀发声报叫电路,http://www.5idzw.com

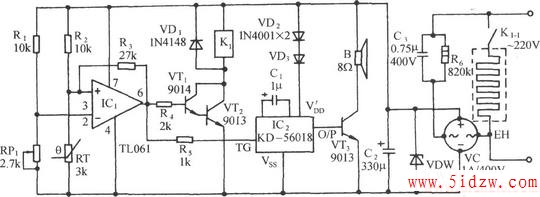

电路如图所示。它由温度检测电路、继电器控制加热电路、蟋蟀发声电路和交流降压整流电路等组成。它能使10～16m2的温室的温度控制在28℃±0.5℃的设定范围内。当温度低于该设定温度时，电路将自动接通电加热器进行升温，并发出蟋蟀的模拟叫声，提醒温室主人注意。
，芽菜温室恒温控制及蟋蟀发声报叫电路
