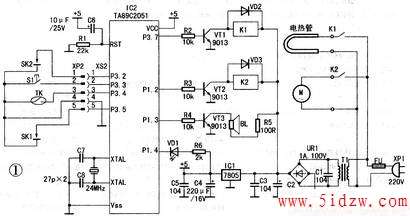

第六步为报捷程序。一旦豆浆煮好，CPU令P1．3口输出慢节奏的1000Hz音频信号．通过VT3推动蜂鸣器BL发出“嘀、嘀”的响声；同时。 P1．4端输出间断的电信号。使VDl也随着“嘀、嘀”节奏而闪光。当然。在此之前，你也已经闻到香浓的豆浆味了。

在粉碎过程中，或在烧煮豆浆过程中出现溢出时，均使用中断程序。从而使电机迅速停止工作或使电热管迅速停止加热。采用中断形式后，使豆浆机更具有人性化的智能特性，提高了豆浆机的自动控制性能和整机的含金量。

控制电路中保护熔断器FU的熔断值为5A，对配合800W的电热管比较合适。如使用快速熔断器，可以将熔断值降为4A，那样对电热管的保护更为有效。

S1是一只轻触按钮，在烧煮豆浆程序中。当按下S1。可以进行手动粉碎。如果此时正在加热。则加热暂时停止；如果此时恰好溢出。则自动让位于溢出保护．但BL发出与按钮按下同节奏的按键提示音，以示用户操作。

SKl和SK2分别是水位检测传感器和溢出检测传感器。为了减少制造成本，许多厂家都是采用探针来代替这两

个传感器。使用中，将装植物的金属杯接控制电路的公共点“地”。探针分别通过传输线与单片机的P3．5端和P3．2端连接。

TK是一只双金属片式温度传感器。TK在80度温度以下时．内部呈现断开形式。当在80度以上温度时。内部呈现接通形式。

U形发热管的功率为800W．也有一些豆浆机中使用的是600W发热管。粉碎电机为异步交流电机。该种电机力矩大，转速高，特别适合豆浆机中使用。其功率为60—120W左右。

K1、K2为普通的12V小型继电器。其触点最大电流为2A，型号为：4123／12V。

BL为一只外径12mm的蜂鸣器。直流电阻为32Q左右。

VD2和VD3是两只整流二极管。在电路中起续流之用，以提高K1、K2的复位速度，减小触点问的接触火花．保护继电器触点。
