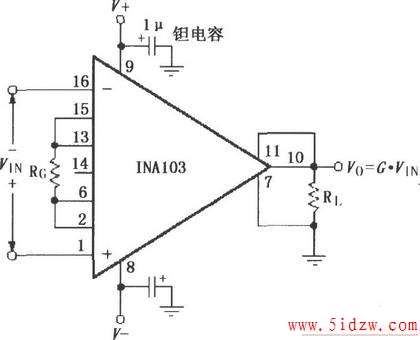

INA103的基本连接电路,http://www.5idzw.com

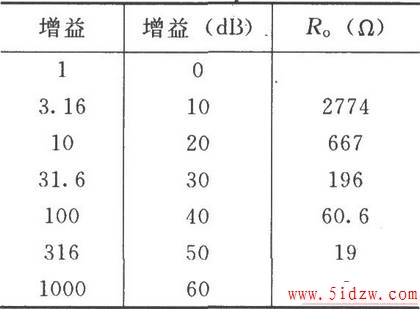

如图所示，芯片电源端要用1μF钽电容滤波，且应尽可能靠近芯片电源脚放置。输出检测端(11脚)和输出基准端7脚必须低阻连接。在连接通路中，即使存在极小的电阻，都将使放大器共模抑制比下降。为了避免放大器自激，引线应尽可能短，增益设置电阻和增益检测直接接在芯片引脚上。增益的选择见下表。
