TDA7294直流伺服电流负反馈立体声功放,http://www.5idzw.com
在消费类电子产品领域，产品的体积、重量都向着更小、更轻的方向发展，大功率单片音频功率放大器的需求日渐突出，ＴＤＡ７２９４即是目前性能最好、功率最大的单片音频放大器之一。它由欧洲ＳＧＳ－ＴＨＯＭＳＯＮ意法公司根据分立元件甲乙类音频功放经典电路设计而成。其前级采用低噪声、低失真的双极性晶体管电路，末级采用高耐压、大电流ＤＭＯＳ管缓冲输出，故既有双极性电路的音色纯正优点，又有场效应管高压大电流驱动输出特点。自１９９８年ＴＤＡ７２９４介绍到国内至今，相信许多发烧友已品味过ＴＤＡ７２９４细腻、自然的音色。不过，遗憾的是他们听到的仅仅是标准电压负反馈型放大器的声音。
与电压负反馈型放大器相比，电流负反馈放大器由于具有优良的非线性失真和瞬态互调失真特性，放大器的频率曲线平坦、高低频率响应得到更大展宽；更重要的是此种电路将负载阻抗纳入反馈网络之中，因此能对扬声器这类阻抗变化剧烈的负载加以补偿，加上工作性能稳定可靠，因此比电压负反馈放大器具有更多的优势，故目前电流负反馈放大器被广泛用于现代高保真音频放大器中。

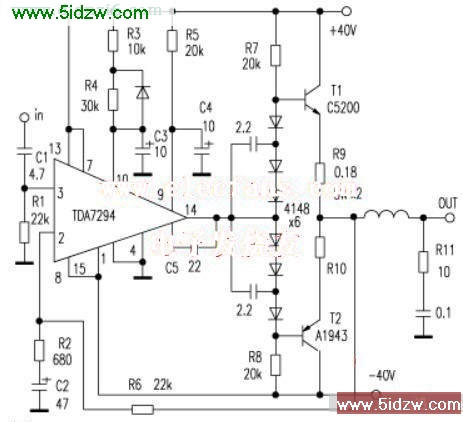

图１电路是一款性能优良、设计完善的发烧级１００Ｗ×２直流伺服电流负反馈立体声功放，由两只ＴＤＡ７２９４组成，频率响应为１０Ｈｚ～１００ｋＨｚ。使用精密音频双运放担任两声道功放直流伺服输出。由扬声器保护专用芯片μＰＣ１２３７ＨＡ驱动继电器完成开关机静音及功放输出直流偏移扬声器保护等。当插上交流电源时，继电器延迟一段时间后将扬声器接入功放；在断开交流电源时，μＰＣ１２３７ＨＡ检测到交流失电立即使继电器断开扬声器，故本功放彻底消除了开、关机过渡过程对扬声器的冲击噪声。
在实际使用中，考虑到市电电网波动引起放大器整流输出电压±Ｖｓ波动较大，为避免在过压和高温状态下损坏ＴＤＡ７２９４（注意耐压值是在温度２５℃条件下，若工作温度超过２５℃，ＴＤＡ７２９４的耐压值将随之降低），推荐交流供电电源变压器次级电压为ＡＣ２６Ｖ×２。
试听：音箱使用Ｂ＆Ｗ６０１，ＣＤ机用马兰士ＣＤ－１９，对比功放为ＴＤＡ７２９４电压负反馈标准线路。节目软件分蔡琴《金片子》试人声，穆特《流浪者之歌》试弦乐，ＲＲ的《Ｔｕｔｔｉ》试动态，鲁宾斯坦《肖邦夜曲》试钢琴。结果如下：
在动态速度感等硬指标上，两台功放相当接近，但音色上电流负反馈显然更加甜美；对弦乐、人声类软件的渲染有着偏暖调、重细节的倾向；由于电流负反馈电路的阻抗补偿特性，阻抗高的低频段输出得到了加强，因此在低频力度和下潜深度上占据明显优势。
