提高显像管灯丝电压的解决方法

　　9英寸和12英寸显像管灯丝，一般是由12V稳压电源供电。当显像管衰老时，常常需要提高灯丝电压来提高显像管的亮度。但稳压电源电压的提升是有限度的，如果升过多，除引起光栅幅度增大和整机功耗增加外，还容易引起功率级电路过载，造成元器件损坏。另外，如遇电压低落，还会使电源波纹增加，引起图像扭曲。

　　如采用电源变压器次级（16~18V）交流电压或整流后的直流（18~25V）电压经降压来供电，也会因电网电压的变化而使输出电压波动，对显像管阴极寿命有不利影响。

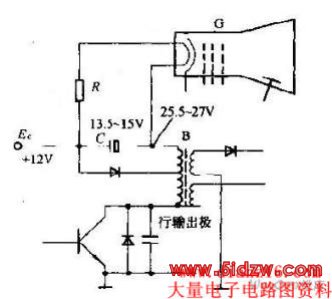

　　如利用输出级提升电压的电压来提高显像管灯丝电压，效果较好，且简单易行。电路如下所示。在提升电容C的正极上，对地有25.5~27V（各种机型不同，可能略有差异）的稳定电压，利用电容C两端的13.5~15V直流以电压供灯丝电压用的，可根据显像管阴极衰老的程度在5~30欧母之间选取，对于有些机型来说，C两端电压可能稍偏低，此时电阻R也可省去不用。
