随着GaN(氮化镓) 半导体材料技术的发展，高亮度白光LED在近几年发展迅猛且在许多新的照明应用领域有很大的前景，如在室外照明、工作和装饰用灯以及飞机和汽车照明灯等方面。此文主要阐述主动液冷措施在汽车前照灯采用LED灯的应用。空气冷却和被动液冷方式经尝试后由于不达标被排除，故主动液冷方式被采用。此文中对几种主动液冷系统进行了分析以及通过进行优化方面的研究找到了散热管理的最优方案。
1.介绍
相对于白炽灯光源，LED的封装尺寸小，形式多样以及优异的性能近来广泛应用在汽车外灯上，如白光LED用于汽车前照灯的应用开始被重视。尽管LED灯以其优良的性能使其在汽车前照灯越来越有发展前景，但使其真正达到能应用在汽车前照灯的白光LED水平还处在起步阶段。目前，应用LED在汽车前照灯只是在一些概念车上，还没有推广普及到民用汽车领域。
目前LED灯应用在车辆领域中存在光度不够，高成本等有待解决的问题。条文规定车辆前灯亮度要求每个灯需达到750lm， 而目前高亮LED等一般平均输出仅40lm/W，故需更多数量的LED和更高的供电功率使其满足上述标准。
随着对光通量输出要求越来越高，LED的供电功率也会持续增加。LED封装的散热管理在车辆应用方面越来越需要关注，因为其散热的好坏会严重影响LED的效率，性能及可靠性等方面。
如果二极管结温过高，就会降低LED效率而且发射波长会发生偏移。因此LED工作温度必须在其最大容许工作温度（125℃）以下，才能使其效率最佳发光颜色偏差不大。所以散热措施采用必须是全方位，全阶段的——从单个器件，封装级，板级到系统级的热分析。裸芯片(die) 发光LED已经进行商业方面的热分析应用。热分析模拟借助CFD（计算流体力学）方法对此类LED各个阶段进行全方位的热分析进而找出较合适的散热方案。本文利用CFD软件FloTHERM进行散热优化措施设计的研究。
2.主动式液冷方法的选择
2.1 从器件到板级
以Cree XBright900型的LED为例。此LED是一个900*900 微米大小的芯片作为商用的裸芯片（die）提供。此LED在2.5nm 空间内产生460-470nm的波长，颜色为蓝色。需要对每个LED散出的2.7W热量进行散热控制。此LED系统是由15个小LED以每3颗分布在5个电路板子上构成的。
为了简化安装过程，把每颗LED进行单独封装。进而使LED需要通过一层磷光质使GaN(氮化镓)基LED把蓝光转化为白光（可见光）发射出去。产生的热量直接通过器件耗散到封装外壳上。故高导热率的陶瓷片需要选择以提供较小的热阻路径和较好的电绝缘性。AIN陶瓷材料（K=200W/mK）非常适合作为大功率下热耗散的良导体。LED到AIN陶瓷封装底部之间的热阻计算值小于2℃/W。

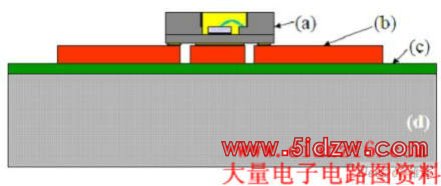

图1 绝缘金属基本组件（IMS）（a）AIN材料封装用金线连接LED,
(b)回路层，（c）介电层，（d）铝基板
AIN陶瓷封装安装在一块绝缘金属基板上（IMS）（图1）。IMS基板提供热扩散和热沉提供良好的热通路进而大大简化了此系统的设计。IMS由三层组成：铜箔回路层、薄的电介层以及铝基板。
几种材料构成介质层和IMS的三层不同厚度组合的结构进行热分析方面比较发现，最优的板子应该是较厚的回路层以较快速率传递热量加上一层很薄的且导热率很高的介质层以减少其热阻，这些层的厚度由IMS制作工艺来决定。此文所选的IMS结构具体如下表所示：70μm铜层，75μm介电层导热率为 2.2W/mK和1mm厚的铝基板。
表1.IMS板结构和模型中的材料
2.2 系统级——空气冷却
应用汽车前照灯要求光必须是向前照。为此需要把IMS板安放在前照灯组件后面的45度面处。对于被动式冷却，热沉直接就安装在IMS板的背面。在实际中，整个系统应放在前照灯的空腔里通过对流进行换热。由于空腔尺寸有限，热沉的尺寸收到了限制。如图2 所示，LED的结温远远超出其最大容许值125℃。

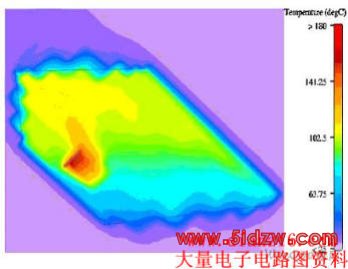

图2. 被动式冷却方案前照灯剖面温度云图（Tj=200℃）
主动式空气冷却也进行了研究。然而由于其内在的空间以及周围件的约束采用较大数量的高速风扇是不可行的。从其可靠性，成本及加工方面考虑都是行不通的。综上所述，液冷措施被确定为下一步研究方向。
2.3 系统级——被动式液冷
有两种被动式液冷可以考虑：被动式封闭循环和热管两种方式。
模拟结果说明被动式封闭循环可以达到要求，可以使LED的结温能维持在最大容许工作温度下。然而被动式系统中液体驱动力是通过浮力来获得的。因此，此系统需要一个热交换器放在热源上，里面形成的较热、较轻液体（如水）将上行抵抗重力被冷却。虽然从热的角度看是可行的，但实际中此方法并不适合对前照灯进行冷却，因为前照灯设计里要求热交换器必须放着LED灯具的下面。
对于热管冷却的办法，一个循环热管系统只是一个系统内的热量循环。然而，需要每一个LED板都需单独装上一套热管系统进而大大增加了整个LED灯具冷却系统的成本。灵活的热管产品（ 如Thermotek，Dau）其价格每个大约在1000$。况且，即使单从散热分析的角度考性可行，但由于其工程难度和成本方面看，采用热管方式冷却也是不可行的。
综上所述，解决汽车行业应用高亮LED所需的冷却措施需要投向主动式冷却办法。
3.主动式冷却
3.1 系统结构
液冷系统包括如下：泵，连接热源（IMS板）的冷板，蓄水池和热交换器。它们之间用管子连接构成封闭的回路系统。
鉴于每一个板子都要调整，故每个冷板需要单独贴在每个相应的板子上。由于重量和体积的限制，以及远光和近光不会同时开启，故远光和近光共同使用一个热交换器。进而可以用加倍体积的换热器带走更多的热量。换热器是由热沉及底部液冷盘管构成。考虑到热特性和易用方面，冷却系统采用的工质主要是用增添添加剂的水（添加剂如：防冻液，乙二醇，抗藻及抗菌剂等。）
有几种组合方案可以考虑。为了降低对泵的损坏和提高其可靠性，故泵的液冷部分是可见的。第一种方案是五个近光和远光（LB-HB）循环系统平行放置（图三）。从理想的热分析角度去看，需要两套岐管加上两个输水软管及连接部件。然而此方案使整个系统变得太复杂，因而不宜采用。

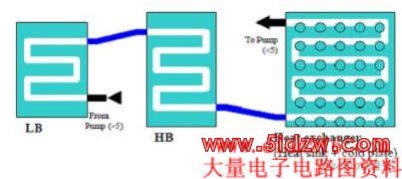

图3 冷板和散热器设计及软管连接
第二种解决方案由同样的5个LB-HB冷板回路构成，但是之间的链接用一个单循环构成。此循环路径很长导致压降很大。热分析模拟结果表明回路的压降值正好在泵压头一下，故不会对此冷却系统造成散热方面不利的影响。

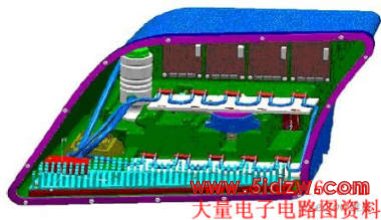

最后，一个备选的方案推出，此液体方案是一个回路通过一系列近光灯（LB）冷板，然后通过一些列远光灯（HB）冷板，最后经过散热器（如图4）。此设计的优点是管子数量从17根减到14根，较少的管子数有利于两种光单独进行调整进而易于安装。热分析表明此方案中在整个回路里最后一个板子上的3个LED的结温仅比第一方案中对应的结温高5度。
