编者按：
电视的出现，大大丰富了人们的文化生活。随着科学技术的不断进步和人们生活水平的不断提高，收看卫星电视节目已成为现实。为了普及卫星电视接收技术知识，我们约请专家撰文，连载有关文章。主要内容有四大部分，包括卫星电视接收基本知识、卫星电视接收设备、亚太地区上空电视卫星技术参数、卫星接收实用技术。另外需要说明的是，安装卫星电视接收设备需经有关单位批准。
在介绍家用卫星电视实用接收技术之前，有必要对卫星发送、接收工作过程作一简要的叙述。
１．卫星电视节目源

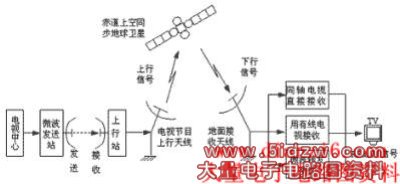

卫星电视节目源通常是由电视中心提供，当上行站与电视中心距离较近时，电视中心以视频方式直接把节目送至上行站；当距离较远时，则以微波或光缆（或两者皆用，互为备份）方式送至上行站，(参见图１)。
２．上行发送站
上行站作用是将欲传送的电视及附加信号（如广播图文等）通过上行信道送往赤道上空同步地球卫星，现以接收Ｃ波段（下行频率为３．７～４．２ＧＨｚ）加以说明。地球站将电视中心送来的光缆和微波信号解调，得到多路视频和音频信号，经过视、音频切换器选出一路优质信号送往视、音频分配器，其输出分成两路相同的信号，分别送往各自的小信号处理单元，对信号进行调制、均衡、变频处理，将基带信号变为６ＧＨｚ的高频信号，经高功率放大后送至馈源，并由上行天线发送至卫星，小信号和高功率放大器一般为两套，经波导开关切换互为备份，这样可提高可靠性。
３．卫星
星上一般备有多个转发器，它将接收到的上行信号６ＧＨｚ变为４ＧＨｚ左右的下行频率信号，并进行极化变换，即上行信号如是垂直极化，则下行信号则为水平极化信号，反之一样。再经功率放大之后，由卫星上的天线发送到地球上指定的服务地区。例如山东卫视台，它由亚太地区位于赤道上空东径１３４°角（１３４°Ｅ）的亚太１Ａ号（ＡＰＳＴＡＲ－１Ａ）电视卫星进行转发的，其转发器型号为１０Ｂ，转发下行频率为４．１ＧＨｚ，极化方式为线性垂直极化（Ｖ），卫星服务地区主要为中国各地。
４．下行地面接收站

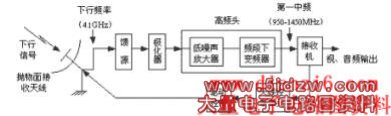

下行站可以是大型集体站或个人直接接收简易站，一般作为电视接收，只需单向接收即可。其设备较简单，由三部分组成：天线系统、高频头（室外单元）和接收机（室内单元）。天线由反射面、馈源、极化器、天线指向调整机构及天线基座组成。高频头包括低噪声放大器和下变频器，它将下行接收频率４．１ＧＨｚ（山东卫视台）变为９５０～１４５０ＭＨｚ的频率信号（第一中频）输入到接收机，接收机再将第一中频信号处理，转变为视、音频信号输出，供用户使用。当电视信号不理想时，还可通过天线控制单元及驱动控制电路调整天线方位角和仰角等，使图声达到满意的效果，实现对卫星跟踪遥测的目的（见图２）。
还应补充说明，地面接收可以有多种方式：如直接用同轴电缆接收，一般家用卫星电视直接接收多采用这方式；另外，还可把有线电视增补台和无线电视台及卫视台合并，一起用有线电视转送；如距离较远时，也可用微波天线（发送和接收）传送卫视信号，(见图３)。
５．常用名称（中英对照）
ＡＮＩＭＡＬ 动物世界
ＡＰＭＴ 个人卫星移动通信系统
ＢＢＣ 英国广播公司
ＢＳ 卫星广播
ＣＢＴＶ 数字电视
ＣＣＳＴ 中文图文电视
ＣＣＴＶ 中央电视台
ＣＥＴＶ 中国教育电视台
ＣＮＮ 美国有线新闻台（网）
ＣＮＲ 载噪比。它是卫星地面接收机终端的一项 重要技术指标，一般为７～８ｄＢ
ＤＢＳ 电视直播卫星；卫星直接接收；数字广播卫 星
ＤＩＳＥＱＣ．ＳＷＩＴＣＨ 卫星设备数码控制转换
ＤＱＴ 卫星接收模块
ＤＴＨ 数字高清晰度直播电视卫星；卫星直播到 个人家庭
ＤＶＢ 数字卫星转发器；数字广播电视；数字压缩 卫星接收机
ＤＶＢ－Ｃ 数字有线电视
ＤＶＢ－Ｃ 数字卫视中国标准
ＤＶＢ－Ｔ 数字地面广播电视
Ｄ２－ＭＡＣ－Ｄ２ 欧洲卫星直播电视标准
ＥＩＲＰ 卫星转发站等效全向辐射功率。它与卫星转发器的发射天线增益及其输出功率
乘积成正比。单位用ｄＢＷ
ＥＰＧ 电子程序指南；电子节目菜单
ＦＡＳＨ 法国时装频道
ＦＥＣ 前向误差校正方法或称前向误码校正比率或误码率。接收此信号时必须与卫星上
行编码一致才能解码，它是接收机输入信号的重要参数，常用比率为１/２、２／３、
３／４、５／６及７／８
Ｈ 水平极化；行同步
ＨＢＯ 美国家庭电影院
ＨＤＴＶ 高清晰电视
ＩＰ 画面输入处理
ＩＲＤ 机顶合（欧洲机顶盒称ＳＴＲ）
ＩＳ－Ｖ 国际通信卫星
ＬＨ 左旋圆极化
ＬＮＡ 低噪声前置放大器；有时也表示高频头
ＬＮＢ 高频头；低噪声下变频器；低噪声放大器 和下变频器组合件
ＭＣＰＣ 多路单载波
ＭＭＤＳ 多频道微波分配系统
ＭＰＥＧ－２／ＤＶＢ 国内、欧洲卫星节目标准
ＭＰＥＧ－２ 高清晰图像压缩标准
ＭＳＹＭ 兆符码率
ＭＴＶ 音乐电视
ＮＣＣ 国家地理频道
ＰＡＮＤＡ－１ 熊猫伴音，它可传送卫星６套伴音
ＰＩＤＰＡＣＫＥＴ．ＩＤＥＮＴＩＦＥＲ 我国和欧洲数字卫星是按ＭＰＥＧ－
２／ＤＶＢ标准，ＭＰＥＧ－２核心是传送“数据包”，ＰＩＤ码是以０～９及字母
Ａ～Ｋ的组合出现，从而为手动选台提供方便
ＱＰＳＫ 四相相移键控；正交相移键控
ＲＨ 右旋圆极化
ＲＦ 卫星接收机电视高频信号输出端
ＲＳ－２３２ 串行通信接口
ＲＴＶ 路透社电视（英国）
