流量计算机

输入及输出信号

输入信号：

• 输入通道数：1～8通道（流量、压力、温度）；

• 电流输入：4～20mA、0～20mA或0～10mA等；

• 电压输入：1～5V或0～5V等；

• 频率输入：0～10KHz，矩形波、正弦波、三角波（低电平0～2V，高电平4～24V）；

• 热 电 阻：标准热电阻PT100、Cu50、Cu53、BA1、BA2等；

• 热 电 藕：标准热电藕B、S、K、E、J、T等。


输出信号：

• 电流输出：1～8路输出4～20mA、0～20mA或0～10mA等；

• 报警输出：继电器控制输出带回差；

• 通讯输出：RS232、RS485、RS422、Enternet网络；

• HART接口：可连接具有HART总线接口的变送器；

• 馈电输出：1～16路DC24V±1V馈电输出，负载电流≤30mA。

功能特点

• 日常维护工作量非常小，运行费用低；

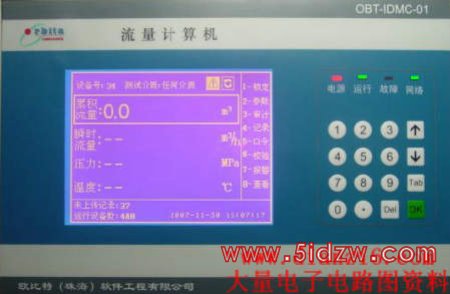

• 采用320×240液晶显示屏,全中文显示，通过键盘操作界面；

• 电子盘存储历史数据，掉电永不丢失数据，根据记录间隔的不同，可存储83天至5000天的数据；

• 1～8通道（压力、流量、温度）输入，可同时输入多种信号，无需更换模块，通过仪表组态即可；

• 累积流量范围：0～9,999,999,999；

• 测量精度：0.5%FS±1字或0.2%FS±1字；

• 拥有多种高级算法，可以对水、油、液体、一般气体、蒸汽、天然气等流量参数进行累积、温压补偿、热能积算；

• 具有超限报警显示，可以指示各路通道的下限、上限、回差报警信息并可通过继电器触点输出；

• 标准串行通讯接口：RS-232C、RS422或RS-485；

• 具有10M/100M Ethernet标准 RJ45 网络接口；

• 在本机采集一次仪表的同时还可以通过RS422/RS-485接口采集二次仪表的数据并进行数据上传处理；

• 可通过HART 总线直接采集一次表数据，具有对一次表的远程组态功能；

• 采用新型开关电源，能在交流电源160VAC～260VAC范围内正常工作；

• 提供变送器用+24VDC 配电输出，方便用户使用；

• 模块化仪表结构，方便用户检修；金属外壳，允许在恶劣的环境下使用。

• 工作电源：160～260VAC（50/60Hz）；

• 最大功耗：50W；

• 环境温度：环境温度0～50℃；

• 相对湿度：相对湿度小于85%，避免强腐蚀气体；

• 外型尺寸：263×172×146（mm）；

• 安装方式：标准挂装。
