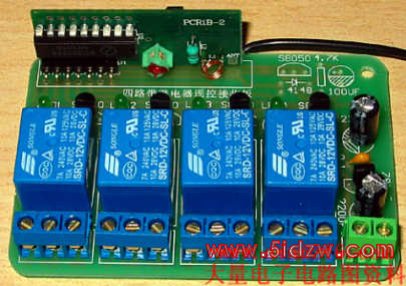

板上右上角为增加的几个元件,其中改变电容的值可以改变延时时间,采用22UF时延时约0.5秒,100UF时约1秒,220UF时约2秒。

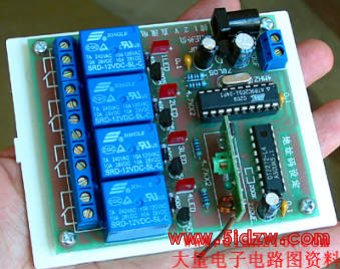

接收板G 瞬态触发翻转型四继电器抗干扰接收板:(带外壳接收板48元一个)
四路瞬态触发翻转型接收板可以独立控制四个通道,并且互相之间不会影响。例如:按一下遥控器上的A键,A通道对应的继电器吸合并保持,再按一下A键,继电器释放,其它通道工作过程相同。
市场上这类产品通常用CD4013集成电路来完成控制,但是容易出现遥控不稳定的缺点,例如用来控制电机、电子节能灯等负载时可能会不稳定,例如按一下开,灯亮了一下又自动关闭了,这是因为,电子节能灯点亮的瞬间会产生较强的电磁干扰脉冲,如果干扰信号通过某种途径传递到CD4013的触发端后,会引起4013再次误翻转,造成灯又被关闭了。
针对情况我们开发了用AT89C2051单片机来控制的瞬态触发翻转型四继电器抗干扰型接收板,这样可以很好地解决控制稳定性的问题。
这种接收板使用直流9~12伏电源供电,可以直接用内正外负极性的稳压电源插头插入插座供电或者将电源接入板上的电源接线柱。
接收板H 瞬态触发翻转型四继电器接收板:(接收板42元一个)
这是我们用最新开发的2272 T4芯片设计开发的四路触发翻转型接收板,可以独立控制四个通道,并且互相之间不会影响。动作逻辑和接收板G完全相同,但是硬件却大大简化这种接收板使用直流9~12伏电源供电,可以直接将电源接入板上的电源接线柱。
