摘要：介绍了一种用VHDL设计USB2.0功能控制器的方法，详术了其原理和设计思想，并在FPGA上予以实现。
关键词：USB VHDL FPGA
在视频存储和图像宽带领域中，经常遇到实时高速数据传输的要求。2000年4月，由Intel、Microsoft、NEC、Compaq、Lucent、Phillips等公司共同制订的USB2.0（Universal Serial Bus）传输协议，其速度远远超过了目前使用IEEE1394接口进行视频传输的400Mbps，达到了480Mbps；而且具有即插即用的PnP（Plug And Play）、可进行菊花链式的级联（通过USB HUB进行外围扩展）、可串连多达127个USB设备等优点。应用该协议可支持实时语音、音频和视频数据的传输。
本文针对高速数据传输需求，根据USB2.0的协议规范，利用VHDL语言实现符合该协议的功能控制器，在视频压解系统中使数据在PC与外设之间高速传输。如图1所示由视频A/D采集的原始视频数据，在Philips公司生产的TM1300专用视频处理器中压缩后，通过USB控制器送至PC机。PC机的整个通过USB控制器传输到TM1300，解压后发送至视频D/A。
1 控制器结构原理
USB2.0控制器结构框图如图2所示。控制器主要由两个部分组成，其一为与外设的接口，另一个是内部协议层逻辑PL（Protocol Layer）。内部存储器仲裁器实现对内部DMA和外部总线对存储器访问之间的仲裁。PL则实现USB的数据I/O和控制。
接口有三种：一种是与微控制器之间的功能接口；一种是与单口同步静态存储器（SSRAM）之间的接口；另外一种是与物理层之间的接口。这里符合UTMI（USB Transceiver Macrocell Interface）规范定义。
2 控制器实现

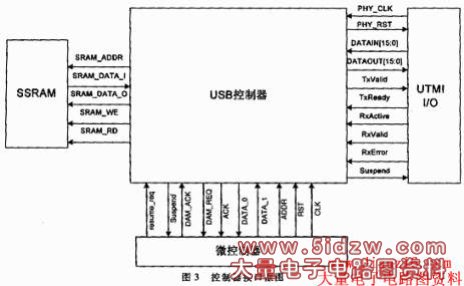

控制器接口的信号框图如图3所示。存储器采用标准的单口SRAM，其信号接口由32位数据线SRAM_DATA、15位地址线SRAM_ADDR及读写信号（SRAM_WE和SRAM_RD）组成，系统所需SRAM的容量为2 15×32bit=128KB。
而与微控制器之间的接口信号包括32位数据线DATA、18位地址线ADDR以及DMA请求和响应信号（DMA_REQ和DMA_ACK）。由于要支持到128KB，需要17位地址线，另外还需要一根地址线来选通SSRAM和USB控制器内部的寄存器，总共需要18根地址线addr[17:0]。定义如下：
USB_RF_SEL <= ！addr[17]；
USB_MEM_SEL <=addr[17];
第18位地址addr[17]为高时选择缓冲存储器，否则选择内部寄存器。地址addr[16:2]直接用于存储器SSRAM的地址。
2.1 UTMI接口
UTMI接口信号包括：与发送数据相关的信号（TxValid、TxReady等），与接收数据相关的信号（RxActive、RxValid、RxError等）以及16位双向数据线。
在物理层，该控制器需要一个外部的USB收发器（Transceiver），本文采用的是Philips公司的ISP1501芯片。该芯片用作USB2.0的模拟前端，从USB电缆来的差分信号进行反转不归零码（NRZI）解码和位解填充转换成16位并行数据；反之，16位并行数据通过一个差分驱动电路经过串行化、位填充和NRZI编码输出到USB电缆上。ISP1501通过管脚MODE0和MODE1决定收发器的工作模式，共有4种工作模式：MODE[1:0]为“00”时，收发器处于断开状态；为“01”时处于全速（Full Speed）模式（此时USB带宽为12Mb/s）；为“10”时是高速（High Speed）模式（此时USB最大带宽是480Mb/s）；为“11”时是HS chirp模式。
UTMI接口通过译码MODE[1:0]来控制ISP1501在HS和FS之间转变。
If mode_hs='1'then
MODE<='10'
Elsif mode_hs='0'then
MODE<='01'
End if;
2.2 协议层
控制器的核心逻辑位于PL（Protocl Layer）模块，负责管理所有USB数据I/O和控制通信，其结构如图4所示。
DMA和存储器接口提供随机存储器访问和DMA操作。该模块使PL和外部微控制器采用DMA方式访问SSRAM。当外部总线有访问SRAM的请求时，且PL没有请求访问存储器，控制逻辑如下：req、ack分别对应外部总线和存储器之间的请求和响应信号，din、addr和we分别是外部总线给出的数据、地址和写信号,mreq是内部DMA向存储器发送的请求信号，mdin、maddr和mwe分别是内部DMA给出的数据、地址和写信号。
sel <=(req OR ack_r) AND(NOT mreq);
if sel='1' then
sram_out<=din;
sram_adr<=addr;
sram_we<=req AND we;
else
sram_out<=mdin;
sram_adr<=maddr;
sram_we <=mwe;
end if;
由控制逻辑可看出，内部DMA操作的优先级比外部总线高。
协议引擎（Protocol Engine）处理所有标准的USB握手信号和控制通信。分组组装器组装分组并送入输出FIFO，先组装分组头，插入适当的PID（分组标识）和校验和，然后加入数据域。分组拆装器先解码出PID和序列号以及校验和，再从8位PID取低4位（或高4位取反）得到PID[3:0]，通过USB2.0协议的PID类型定义译码出PID名，判断是Token分组（OUT、IN、SOF和SETUP）还是DATA分组（DATA0、DATA1、DATA2和MDATA）。
Pid_Token<=pid_OUT OR pid_IN OR pid_SOF OR pid_SETUP；
Pid_DATA <=pid_DATA OR pid_DATA1 OR pid_DATA2 OR pid_MDATA;
如果是Token分组（格式定义如图5所示），则将后续的16bit数据分别放入两个8bit临时Token寄存器token0和token1，然后取出分组中的7位地址、4位端点号及5位CRC校验码。
Token_fadr<=token0[6:0];
Token_endp<=token1[2:0] & token0[7];
Token_crc5<=token1[7:3];
对于特殊的Token须进行特殊的处理，本文实现的控制器只对SOF这一特殊Token进行操作，解出PID后的11位帧号及5位CRC5校验码。
Frame_no<=token1[2:0] & token0；
Token_crc5<=token1[7:3]；
检验校验码是否出错，如果出错等待下一个Token，否则将地址、端点号和帧号等放入相应寄存器。Token类型如果是IN，则执行组装分组并发送寄分组；如果是OUT则拆卸接收到的数据分组。对于其他不支持的Token则视为错误处理：Pid_ERROR<=pid_ACK OR pid_NACK OR pid_STALL OR pid_NYET OR pid_PRE OR pid_ERR OR pid_SPLIT OR pid_PING;如果出错则不进行Token的解码，而等待下一个Token的到来。
