在传统的设计流程中进行功能验证，首先需要通过写测试矢量的方式给需要进行功能测试的模块加激励，然后通过观察模块的输出结果，判断模块的功能是否正确。但是在写测试矢量时，测试工程师是在自己对模块功能理解的基础上进行的。这样就存在一个问题，测试矢量对模块的激励有可能是不完备的，还有可能是错误的。由此有可能模块的功能是错误的，但测试矢量的激励并没有使错误体现出来；也有可能模块的功能是正确的，误报错误使验证过程变得非常低效[5]。为避免以上问题，在模块的功能验证中，采用系统级验证环境。该环境由IP 总线、驱动器、监视器、外部模块和协调它们工作的脚本组成。组成系统的各模块可以按需要加入环境。每次验证过程就是相应的激励作用于环境的过程。验证结果由环境产生、检验和输出。该验证环境在SOLARIS5.8操作系统下，仿真器采用Synopsys公司的VCS，支持C/C++、Verilog和VHDL协同仿真，可以直接将SPI模块挂在验证环境中，通过Verilog的$readmemh任务读入软件激励进行验证。

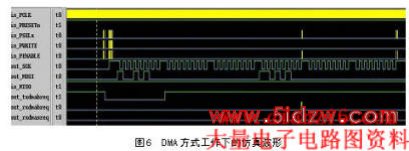

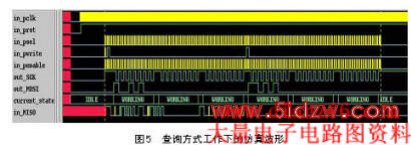

在系统时钟为66MHz，CPOL=1、CPHA=0下收发6字节数据的仿真结果如图5、6所示。

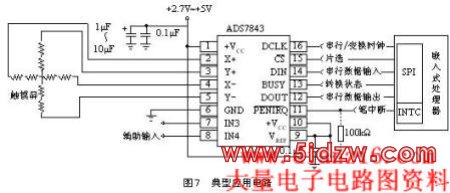

SPI模块的典型应用是：通过与带SPI接口的触摸屏控制芯片连接，提供对触摸屏的支持。针对此目标，将SPI模块及其它必要模块加载到FPGA中进行硬件、软件联合调试，对实际电路进行验证。我们选用了最常见的四线式电阻式触摸屏，而触摸屏控制芯片采用ADS7843。ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片,支持8和12位的A/D转换精度。为了完成一次电极电压切换和A/D转换，微处理器需要先通过SPI接口往ADS7843发送控制字，转换完成后再通过SPI接口读出电压转换值。标准的一次转换需要24个时钟周期[6]。典型的应用电路如图7所示。
SPI的FPGA验证平台包括ARM公司提供的Intergrator/LM-EP20K1000E和Intergrator/CM7TDMI开发验证板以及Garfield II验证电路板(自行设计)。其中Intergrator/CM7TDMI上的ARM7TDMI微处理器内核作为整个开发系统的CPU。通过ARM Multi-ICE，将验证必需的包括SPI在内的所有模块由JTAG口加载到Intergrator/LM-EP20K1000E板上Altera APEX20KE系列的EP20K1000EFC672中。外围电路由Garfield II验证电路板(包含ADS7843)以及触摸屏组成。在FPGA上通过软硬件协同验证，通过逻辑分析仪观测SPI总线信号，也证明此SPI模块性能良好。
另外，通过台湾集成电路制造公司(TSMC)，采用其0.25μm标准单元库对该设计多次进行流水验证，获得的实际IP电路在样机中工作十分稳定。至此，IP的设计十分成功。当设计相似架构的SoC芯片时，可根据需要配置相应参数后直接进行复用。
结 语
建立经过充分验证的功能正确、性能良好的可复用IP模块库，是快速进行SoC设计的基础和要求。设计可复用的IP，需要遵守一定的设计方法：完整、清晰的文档；良好的代码风格；详细的注释；精心设计的校验环境；极高代码覆盖率的测试向量等。本文以SPI模块IP为例，按照规范的流程和要求，进行了初步的尝试，得到了较好的结果。
