介绍可编程逻辑器件的开发流程,叙述EDA工具Quartus II和LeonardoSpectrum在Altera公司CPLD器件开发中的应用,给出提高VHDL综合质量的几点经验。
关键词 电子设计自动化 可编程逻辑器件 硬件描述语言 逻辑综合
引言
随着计算机与微电子技术的发展,电子设计自动化EDA（Electronic Design Automation）和可编程逻辑器件PLD（Programmable Logic Device）的发展都非常迅速,熟练地利用EDA软件进行PLD器件开发已成为电子工程师必须掌握的基本技能。先进的EDA工具已经从传统的自下而上的设计方法改变为自顶向下的设计方法,以硬件描述语言HDL（Hardware Description Language）来描述系统级设计,并支持系统仿真和高层综合。ASIC（Application Specific Integrated Circuit）的设计与制造,电子工程师在实验室就可以完成,这都得益于PLD器件的出现及功能强大的EDA软件的支持。现在应用最广泛的高密度PLD器件主要是现场可编程门阵列FPGA（Field Programmable Gate Array）和复杂可编程逻辑器件CPLD（Complex Programmable Logic Device）。
EDA软件方面,大体可以分为两类：
① PLD器件厂商提供的EDA工具。较著名的如：Altera公司的 Max+plus II和Quartus II、Xilinx公司的Foundation Series、Latice-Vantis公司的ispEXERT System。
② 第三方专业软件公司提供的EDA工具。常用的综合工具软件有：Synopsys公司的FPGA Compiler II、Exemplar Logic公司的LeonardoSpectrum、Synplicity公司的Synplify。第三方工具软件是对CPLD/FPGA生产厂家开发软件的补充和优化,如通常认为Max+plus II和Quartus II对VHDL/Verilog HDL逻辑综合能力不强,如果采用专用的HDL工具进行逻辑综合,会有效地提高综合质量。
1 PLD器件的开发
CPLD/FPGA设计越来越复杂,使用硬件描述语言设计可编程逻辑电路已经成为大势所趋,目前最主要的硬件描述语言是：VHDL(Very High Speed Integrated Circuit HDL)和Verilog HDL。两种语言都已被确定为IEEE标准。
用VHDL/Verilog HDL语言开发可编程逻辑电路的完整流程为：
① 文本编辑。用任何文本编辑器都可以,但通常在专用的HDL编辑环境中进行。因为专业的集成开发环境通常提供各种结构模板,并且可以自定义各种要素（例如关键字、字符串、注释等）的色彩显示,提高可读性,提高输入效率。
② 功能仿真。将文件调入HDL仿真软件进行功能仿真,检查逻辑功能是否正确。
③ 逻辑优化与综合。将源文件调入逻辑综合软件进行逻辑分析处理,即将高层次描述（行为或数据流级描述）转化为低层次的网表输出（寄存器与门级描述）,逻辑综合软件会生成EDIF（Electronic Design Interchange Format）格式的EDA工业标准文件。这步在PLD开发过程中最为关键,影响综合质量的因素有两个,即代码质量和综合软件性能。
④ 适配与分割。如果整个设计超出器件的宏单元或I/O单元资源,可以将设计划分到多片同系列的器件中。
⑤ 装配或布局布线。将EDIF文件调入PLD厂家提供的软件中进行装配（对于CPLD）或布局布线（对于FPGA）,即将设计好的逻辑写入CPLD/FPGA器件中。
⑥ 时序仿真。即延时仿真,由于不同器件、不同布局布线,给延时造成的影响不同,因此对系统进行时序仿真,检验设计性能,消除竞争冒险是必不可少的步骤。
利用VHDL语言进行PLD设计开发的基本流程如图1所示。如果选用Altera公司CPLD器件作为目标器件,上述过程可以在Altera公司提供的 Max+plus II或Quartus II集成开发环境中完成,但如果选用专用的EDA综合工具作为补充,完成逻辑优化与综合,设计质量会更好。第三方综合软件的主要功能就是对HDL语言的源文件进行逻辑综合,生成.edf的EDA工业标准文件,然后在PLD厂家提供的开发软件中调入.edf文件,进行编译、仿真、器件编程等过程,最终完成整个设计。针对Altera公司CPLD器件,我们选用Quartus II + LeonardoSpectrum的EDA组合开发方式,更重要的是,广大学习爱好者可以在www.altera.com网站免费获得。下面对两款软件作简要介绍。
图1 用VHDL语言开发PLD器件流程图
2 Quartus II软件的应用
Quartus II是Altera公司的第四代可编程逻辑器件集成开发环境,提供从设计输入到器件编程的全部功能。 Quartus II可以产生并识别EDIF网表文件、VHDL网表文件和Verilog HDL网表文件,为其它EDA工具提供了方便的接口;可以在Quartus II集成环境中自动运行其它EDA工具。
利用Quartus II软件的开发流程可概括为以下几步：设计输入、设计编译、设计定时分析、设计仿真和器件编程。
（1） 设计输入
Quartus II软件在File菜单中提供“New Project Wizard…”向导,引导设计者完成项目的创建。当设计者需要向项目中添加新的VHDL文件时,可以通过“New”选项选择添加。
（2） 设计编译
Quartus II编译器完成的功能有：检查设计错误、对逻辑进行综合、提取定时信息、在指定的Altera系列器件中进行适配分割,产生的输出文件将用于设计仿真、定时分析及器件编程。
① 首先确定软件处于Compile Mode,可以通过Processing菜单进行选择。
② 在Processing菜单中选择Compiler Settings项,如图2所示。可以进行器件选择、模式设定、综合和适配选项设定及设计验证等。

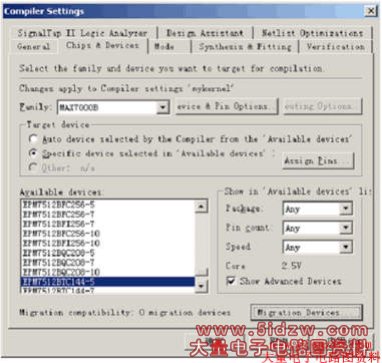

图2 编译器设定对话框
③ 单击Processing菜单下的“Start Compilation” 项,开始图3过程。
④ 查看编译结果。如图3所示,我们可以得到详细的编译报告。

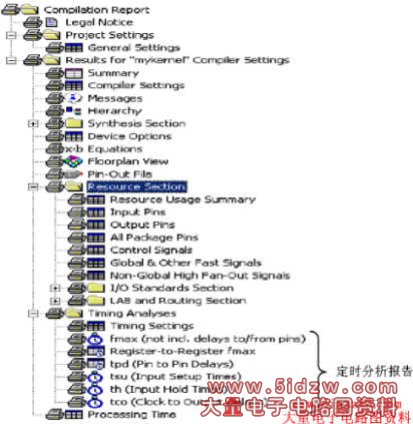

图3 编译报告窗口
（3） 设计定时分析
单击Project菜单下的“Timing Settings…”选项,可以方便地完成时间参数的设定。Quartus II软件的定时分析功能在编译过程结束之后自动运行,并在编译报告的Timing Analyses文件夹中显示,如图3所示。其中我们可以得到最高频率fmax、输入寄存器的建立时间tSU、引脚到引脚延迟tPD、输出寄存器时钟到输出的延迟tCO和输入保持时间tH等时间参数的详细报告,从中可以清楚地判定是否达到系统的定时要求。
（4） 设计仿真
Quartus II软件允许设计者使用基于文本的向量文件（.vec）作为仿真器的激励,也可以在Quartus II软件的波形编辑器中产生向量波形文件（.vwf）作为仿真器的激励。波形编辑方式与MAX+PLUS II软件的操作相似。在Processing菜单下选择“Simulate Mode”选项进入仿真模式,选择“Simulator Settings…”对话框进行仿真设置。在这里可以选择激励文件、仿真模式（功能仿真或时序仿真）等,单击“Run Simulator ”即开始仿真过程。
（5） 器件编程
设计者可以将配置数据通过MasterBlaster或ByteBlasterMV通信电缆下载到器件当中,通过被动串行配置模式或JTAG模式对器件进行配置编程,还可以在JTAG模式下给多个器件进行编程。利用Quartus II软件给器件编程或配置时,首先需要打开编程器（在New菜单选项中选择打开Chain Description File）,在编程器中可以进行编程模式设置（Mode下拉框）、硬件配置（Programming Hardware对话框）及编程文件选择（Add File…按钮）,将以上配置存盘产生.cdf文件,其中存储了器件的名称、器件的设计及硬件设置等编程信息。当以上过程正确无误后,单击Start按钮即可开始对器件进行编程配置。
3 LeonardoSpectrum软件的应用
LeonardoSpectrum是Mentor Graphics的子公司Exemplar Logic的专业VHDL/Verilog HDL综合软件,简单易用,可控性较强,可以在LeonardoSpectrum中综合优化并产生EDIF文件,作为QuartusII的编译输入。该软件有三种逻辑综合方式：Synthesis Wizard（综合向导）、Quick Setup（快速完成）、Advanced FlowTabs（详细流程）方式。三种方式完成的功能基本相同。Synthesis Wizard方式最简单,Advanced FlowTabs方式则最全面,该方式有六个选项单,如图4所示,分别完成以下功能：器件选择、设计文件输入、约束条件指定、优化选择、输出网表文件设置及选择调用布局布线工具。
