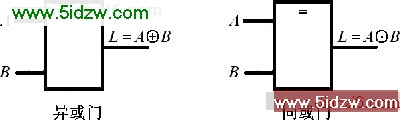

同或门符号,同或门逻辑符号
异或与同或是一对互补的逻辑运算,因为它有直观的逻辑意义,具有某些特殊功能,所以用专门的逻辑符号表示这种逻辑关系,称作特殊门,在数字系统中得到了广泛的应用。
⑴ 2输入(偶数输入)变量异或与同或之间具有互补关系
逻辑表达式如下:
真值表:
由动态模拟可以看出,2输入(也适用于偶数输入)变量异或与同或之间互为反码,称为具有互补关系。但是,3输入(或奇数输入)变量异或与同或之间具有什么关系呢?
⑵ 3 输入(奇数输入)变量异或与同或之间具有相等关系
由动态模拟可以看出,3 输入(奇数输入)变量异或与同或之间具有相等关系。
逻辑表达式:
真值表:
