用普通纸热转印制作PCB

标签：电子电路设计,数字电路设计,集成电路设计,http://www.5idzw.com 用普通纸热转印制作PCB,http://www.5idzw.com

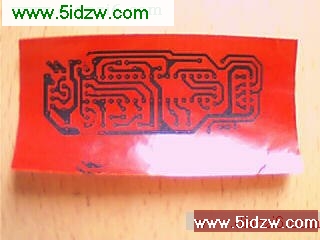

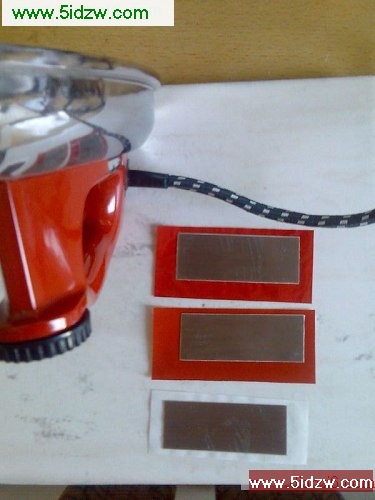

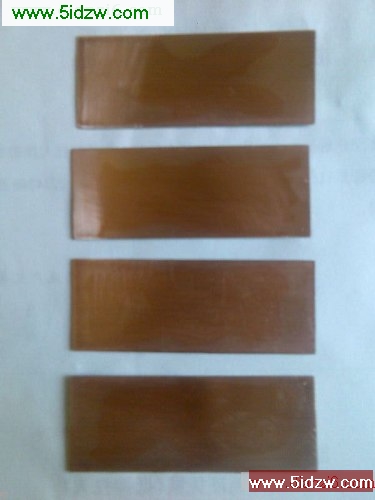

根据网上的资料尝试用普通纸张做热转印。不使用热转印纸而用普通纸可以降低制作成本、减低对激光打印机的要求。   这种办法做PCB，线不容易断，只是线的边沿比较毛躁。   制作步骤： 1、用激光打印机在普通的打印纸上打印PCB图（调节墨颜色最浓）； 2、用细砂纸打磨敷铜板光亮； 3、用棉签在光亮的铜面涂上一层30%的过氧化氢（H2O2），使铜面氧化一层薄的氧化铜层（呈现古铜色），增强吸附力； 4、将铜板预热，去除水份； 5、将打印PCB的纸压在铜面上。将电烫斗调节到最高温度，然后压在纸和铜板上进行热转印。来回加压加热2分钟左右； 6、乘热用少量的水湿润纸面； 7、当完全冷却后放入水中浸泡十分钟； 8、泡在水中，用硬度适中的牙刷刷纸面，纸张纤维随之脱落，PCB图呈现出来。这一步骤要细心点；        图中是30mil线 9、晾干后补断线； 10、腐蚀铜板；         腐蚀液配方：双氧水+盐酸+水（2:1:2）混合液 。该液可以保留多次使用，每次添加少量双氧水和盐酸（也可以添加硫酸，但第一次使用必须用盐酸！） 11、PCB钻孔；  12、用砂纸或钢丝去除转印的墨迹； 13、涂上保护层（松香酒精溶液）；  14、晾干后就可以焊接了。   三种普通纸对比实验   结果对比：

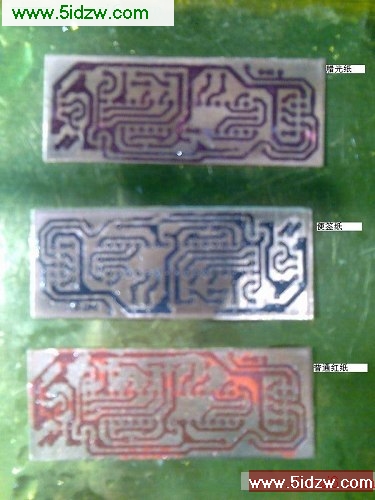

                                                 腊光纸                              便签纸           普通红纸

打印性能                                    一般                                非常好           非常好
与墨分离度                                 很好                                    好                 差
（泡水30分钟）         （部分可以自动脱离，        （手搓分离）
                                          剩余部分用手搓掉）

注：三种纸都比较薄，都是用双面胶贴在A4打印纸上打印的。 结论：找不到腊光纸也可以用便签纸（就是一些带单位红头的一种薄纸）

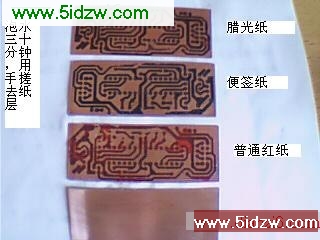

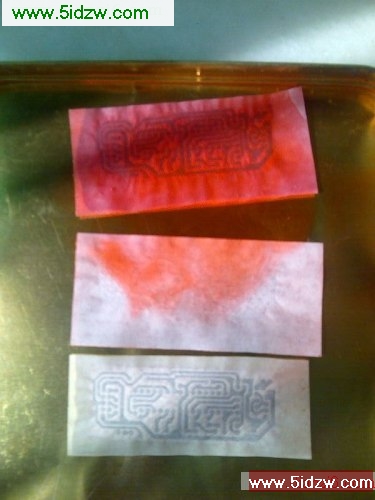

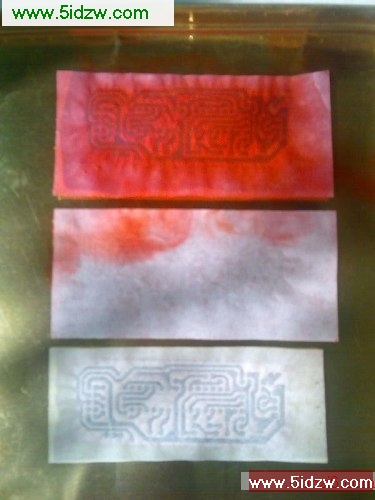

热转印纸的条件是很苛刻的，即需要吸附好（打印），又要脱墨好（转印），这是很矛盾的。水溶就不一样了，只要求吸附好，能够水溶。   腊光纸 对比   过程： 磨过的铜板 转印 泡水 二十分钟 三十分钟 用手轻搓去纸层

，用普通纸热转印制作PCB
