一汽大众宝来轿车AGN发动机控系统元件安装,http://www.5idzw.com
一汽大众宝来轿车AGN发动机控系统元件安装位置如下图所示：

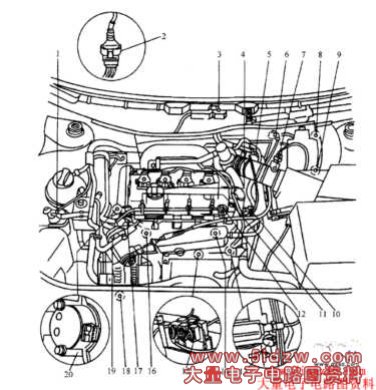

图 AGU发动机电控系统元件安装位置
1-活性炭罐清污电磁阀1N80；2-4孔插头；（用于氧传感器G39）；3-发动机电控单元J220；4-点火线圈；5-增压压力限制电磁阀N75；6-海拔传感器F96；7-空气流量传感器G70；8-离合器踏板开关F36；9-末级功率放大器N122；10-冷却液温度传感器G62；11-喷油阀N30-N33；12-燃油压力调节器节器；13-发动机转速传感器G28；14-爆震传感器2G66；15--3孔插头（黑色用于爆震传感器1G61，棕色用于爆震传感器2G66，灰色用于发动机转速传感器G28）；16-爆震传感器1G61；17-进气温度传感器G42；18-转向助力压力开关F88；19-节气门电控单元J338；20-霍尔传感器G40
