仅上升部分延迟的接通迟电路图

　　图1是仅在ON时延迟的电路——接通延迟电路，仅在电阻R上并联二极管D，如果改变二极管的方向，如图2所示，就变成了仅在OFF时延迟的电路——断开延迟电路。

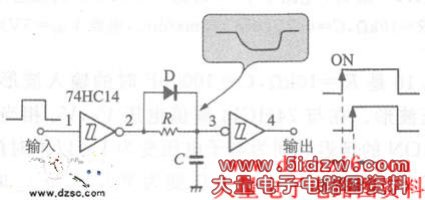

　　图1 仅上升部分延迟的接通延迟电路

　　图2仅下降部分延迟的断开延迟电路

　　这种延迟电路中的二极管实现切换充放电时间的动作。二极管不导通时，T＝RC；导通时，CMOSIC的输出阻抗＋二极管D的动作阻抗(可忽略)，可以极端地缩短时间常数。

　　图3是接通延迟时的电容C端子电压波形。横切阈值电压VN，的时间为接通延迟时间约(10μs)，横切怖时电压急剧上升，几乎没有延迟。

　　图3 断开延迟电路的电容C端子电压波形

　　这种电路输人T＝RC以下的脉冲列不出现输出，因此可适用于去掉幅度狭小的脉冲、噪声等。

　　另一方面，断开延迟电路为拉长脉冲宽度，需拉长幅度狭小的脉冲列。

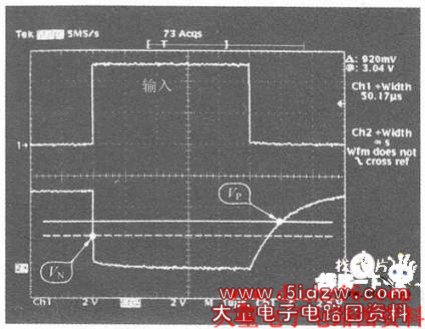

　　图4是观测断开延迟时的电容C端子电压波形图。OFF后横切Vp，的时间（约10ps）为断开延迟时间。

　　图4 断开延迟电路的电容C端子电压波形

　　（R＝10kΩ，C＝1000pF，2V/div,10μs/div）
