ISO122/124构成的π型滤波器电路图

06-16 05:24:23 | http://www.5idzw.com | 基本电路电路图 | 人气:206
标签:电路图讲解,电路图练习,http://www.5idzw.com ISO122/124构成的π型滤波器电路图,http://www.5idzw.com

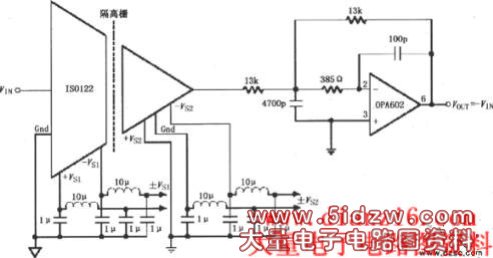

  如图所示为由ISO122/124构成的π型滤波器电路。ISO122/124内部一个振荡器将调制解调器频率设置为500kHz,为了抑制来自于DC/DC变换器任何直通(拍频)的噪声,在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122/124输出端500kHz纹波被抑制到20mV,再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波,二极点低通滤波器截止点为100kHz
