传统的RS485接口电路图

　　作为一种常用的通讯接口器件，RS-485/RS-422 芯片可以在许多半导体公司中找到对应的型号，比如ADI 公司（器件前缀为ADM）。大部分工业RS-485总线的客户应用如下的电路连接方式如图所示，其485电路主要由2或3个快速光耦，RS-485收发器件以及隔离电源模块组成，优点是连接简单，价格便宜，缺点是用的器件较多，占用的PCB面积大，而且光电耦合器的在速度限制、功耗以及LED老化上受到限制。

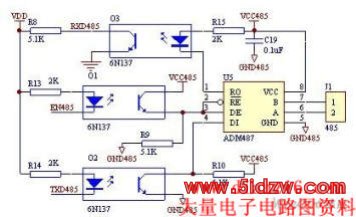

　　图 ADM487E典型应用电路
