调制解调器与PC机接口电路图

11-12 05:24:37 | http://www.5idzw.com | 单片机电路图 | 人气:524
标签:电路图讲解,电路图练习,http://www.5idzw.com 调制解调器与PC机接口电路图,http://www.5idzw.com

  调制解调器与PC机接口实际上也就是调制解调器中单片机W77E58与PC机的接口电路,W77E58支持TTL电平,而微机串行通信口RS 232C支持EIA电平,因此在实现它们之间的串行通信时,必须设计电平转换电路,以满足它们各自的需要。

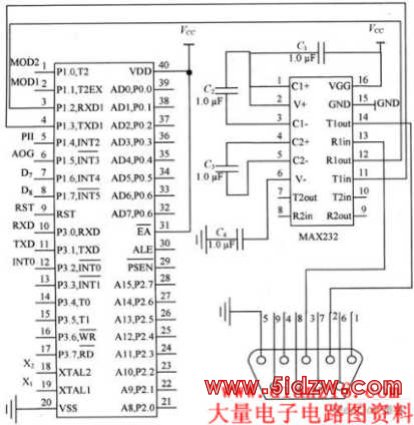

  电平转换电路是指挥中心方调制解调器与微机的接口电路,它也是数据无线传输系统硬件电路(指挥中心方)的一个组成部分。其工作过程如下:由调制解调器解调出来的数字信号,由单片机处理后,从W77E58的串行通信口2,经电平转换芯片MAX232、PC机的RS 232C口(DB9)和微机内部的UART,最后传递给CPU,在监控平台上显示出来。其电路原理图如图所示。




  ,调制解调器与PC机接口电路图
