MAX489／491 低功耗收发器电路图

　　MAX489／491是适用于RS-485、RS-422标准通讯的低功耗收发器，具有短路限流功能。其驱动器部分输出端在进入热待机状态时呈高阻状态，可防止负载过载；在接收器部分输入端还有保险功能，防止开路，可进行全双工通讯。MAX489／491采用变换速率驱动器，使电磁干扰降至最小，对不适当端接电缆引起的反射也具有抑制作用，因此允许数据在250Kb／s高速传输时基本无误差，其驱动器最高变化速率可达2.5Mb／s，常用于工业自动控制数据传输。

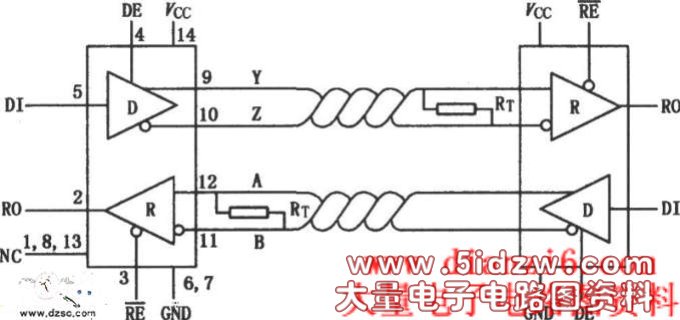

　　内部电路结构：

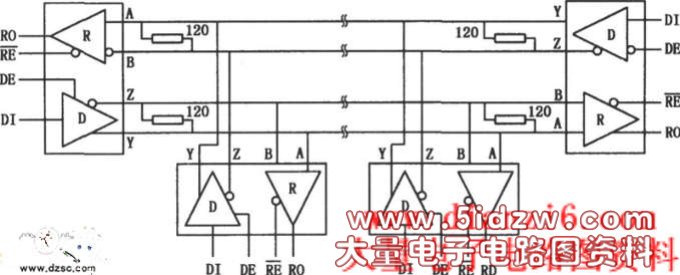

　　典型应用电路：
