LM4819音频功率放大电路

相关元件PDF下载：

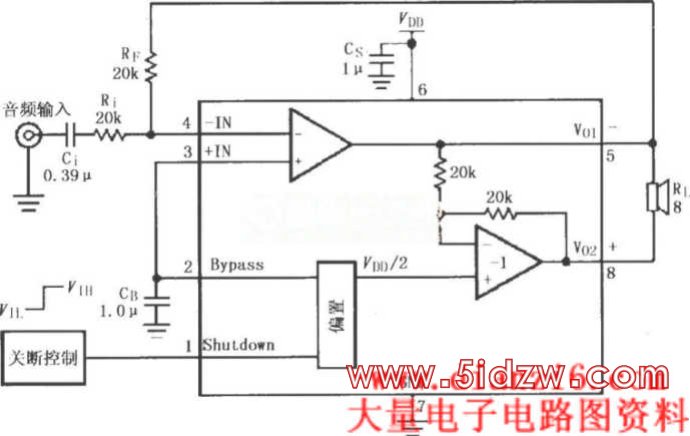

如图所示为LM4819的音频功率放大电路。音频信号输人后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。5、8脚之间接负载，如扬声器，由此构成反相功率放大电路。为了避免出现关断电流，Shutdown脚(1脚)应接VDD(关断状态)或接地(全功率工作状态)，Shutdown脚不能悬浮)。
