LM4902音频功率放大电路(MSOP封装)

相关元件PDF下载：

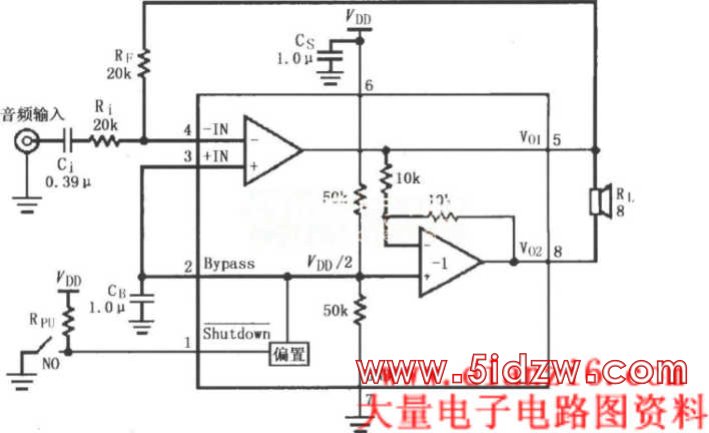

如图所示为LM4902音频功率放大电路(MSOP封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则通过CB交流接地，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4902内部有两个放大器，第一个放大器增益由外部电阻RF、Ri的比值决定，第二个放大器增益由内部两个10kΩ电阻固定为1。Shutdown脚(1脚)为逻辑低电平时放大器微功率关断，为逻辑高电平时放大器全功率工作。
