ATX电源插座测试点

一、测试点

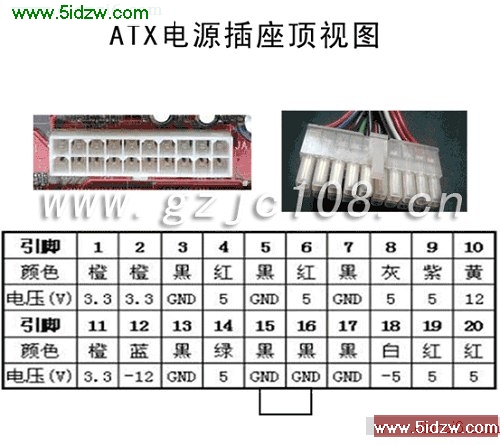

　　　上图为20针ATX电源插座图及各脚的电压，24针插座中的电压可以对照线的颜来识别

　　　　　紫色线　　5VSB　待机线　为主板提供5V待机电压

　　　　　绿我线　　PS-ON　开机线　高电平不开机，低电平开机

　　　　　灰色线　　Power-Good　电源好信号　开机延迟100～500ms输出，用在复位电里

　　　　　GND　　 　地线

名电压对地阻值

　 正常值 最小值 橙线 300- 100 红线 380左右 75 黄线 600- 300 紫线 600- 300 灰线 600- 300 绿线 600- 300

对地打阻值，370主板上值在300左右为正常，如果在100以下说明有轻微短路。478主板值相对较低，但不可能低到20以下。只要无数值说明短路。

通过测量电压、对地阻值，与正常主板比较，可找到故障部位，来判断某些大型集成芯片或电路中的某个回路是否存在亚重短路、断路

　二、短路检修

　　　1、橙3.3V线短路

要检查的元件有：时钟芯片、南北桥、I/O、特殊元器件，滤波巾片电容

　　　2、红5V线短路

要检查的元件有：场管、电源管理芯片、I/O、特殊元件、串口芯片、声卡芯片、网卡芯片、滤波电解电容

　　　3、黄12V线短路

　　　　　要检查元件有：场管、电源管理芯片、特殊元件、串口芯片、滤波电解电容排除故障时，可先加电用手摸，检查发烫的元器件。
