松下A450系列DVD影碟机开关电源电路分析
一、输入启动电路<BR> ２２０Ｖ市电经Ｌ１００１到Ｌ１００２间的滤波、抗干扰净化电路，送至Ｄ１００１、Ｃ１０１１整流滤波后输出＋３００Ｖ直流电压进入变压器Ｔ１０１１的{3}脚，再从{5}脚输出加到ＩＣ１０１１内部场效应管漏极供电。同时３００Ｖ电压经Ｒ１０２１、Ｃ１０２１降压、滤波后加到ＩＣ１０１１{5}脚作为初始启动电压。当{5}脚电压瞬间升到１５．６Ｖ时，ＩＣ１０１１内部启动，开关管Ｇ导通。由于内部振荡器的作用，使ＩＣ１０１１的{1}脚输出３６０Ｖp-p的高频脉冲电压，经开关变压器Ｔ１０１１使副绕组有感应电压输出. 二、输出稳压电路 从Ｔ１０１１的{7}、{8}脚感应输出的脉冲电压经Ｄ１０２１、Ｃ１０２１整流滤波后为ＩＣ１０１１的{5}脚提供１６．８Ｖ启动工作电压，此时开关电源初始启动电路停止工作。从Ｔ１０１１的{10}、{11}脚输出ＦＬ＋、ＦＬ－灯丝电压；{12}、{14}脚输出－２３Ｖ直流电压供显示驱动电路使用；{13}、{14}脚输出１２Ｖ直流电压供驱动电路使用；{15}、{16}脚输出６．１Ｖ直流电压，经ＩＣ１１１１变成３．３Ｖ供音频、视频解码用；另外６．１Ｖ还经ＩＣ１２１１变成５Ｖ供数字模拟芯片用；{15}、{17}脚输出经Ｄ１１４１、Ｃ１１３７、ＲＲ１１３１整流滤波限流后，再经Ｃ１１３１、Ｌ１１３１网络滤波后送到Ｑ１１３１的ｃ极，从其ｅ极输出＋９Ｖ电压；{15}、{18}脚输出经Ｄ１１３１、Ｃ１１３１、ＰＲ１１４１、Ｌ１１４１整流滤波限流后送到Ｑ１１４１的ｃ极，从其ｅ极输出－９Ｖ电压。±９Ｖ工作电压供ＡＣ－３系统使用。 ＩＣ１０１１{6}脚是振荡器脉宽控制端。Ｃ１０２１上的１７Ｖ整流电压经Ｒ１０３１、光电耦合器Ｑ１０３１内光敏管送到ＩＣ１０１１{6}脚，当Ｔ１０１１次级电压升高时，光敏管的ｃ、ｅ结内阻减小，{6}脚电压随之升高，控制ＩＣ１０１１内振荡器输出的脉宽占空比减小，开关管Ｇ输出频率下降，使Ｔ１０１１初、次级电压下降，从而使输出电压稳定。反之，当Ｔ１０１１次级电压下降时，{6}脚电压降低，开关管Ｇ频率升高，使Ｔ１０１１的绕组电压上升而保持了Ｔ１０１１上的电压稳定。图中Ｑ１１０１、Ｑ１１０２组成差动放大电路，主要起温度补偿稳压作用，以减小零点漂移，其原理为当输出６．１Ｖ电压下降后，Ｑ１１０１的基极电位也下降，Ｑ１１０１集电极电流减小，流过光电耦合器内光二极管的电流降低，使光敏管ｃ、ｅ结内阻增加，ＩＣ１０１１{6}脚电压下降，开关管Ｇ频率升高，Ｔ１０１１初级电压上升，克服了温度漂移造成的电压损失；反之亦然，故此电源有很高的稳定性。

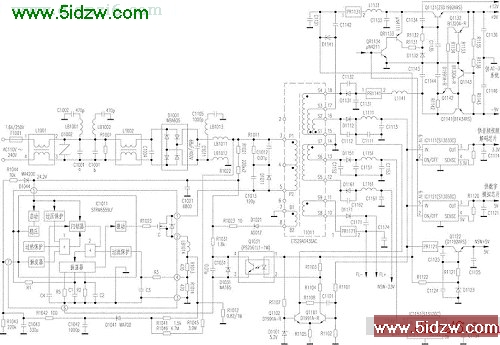

点击查看此图
