白炽灯泡延寿器

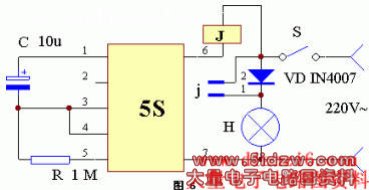

　　该装置的电路工作原理如图6所示。不合上电源开关S是地，由于RC的延时作用，刚开始时，5S模块的③、④脚为高电平，模块内部的电路关断，继电器J处于释放状态，由于二极管的作用，使灯泡H两端的电压仅为额定电压（220V）的0.45倍，即99V。这样就大大减小了由于灯泡冷态灯丝电阻低而产生开灯时的浪涌电流，即实现了低压预热（增大灯泡灯丝电阻）作用。经过一段时间后，C通过R充电。使5S的③、④脚电压越来越低，最后导致模块内部电路工作状态发生翻转，继电器吸合，其常开触点闭合，短接了二极管VD，使灯泡H获得全压（220V）工作。这样可延长灯泡的使用寿命。5S模块延时开启时间通过1.1RC计算得出。继电器J应采用交流型。该电路适用于白炽灯群，如路灯、走廊灯等。
