自动排气开关

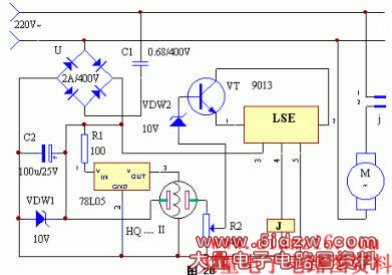

　　该装置的电路工作原理见图20。当室内为洁净空气时，气敏半导体管HQ－Ⅱ的电导率很低，R2上的压降很小，其电压值不能导致DW2击穿，故LSE的①、②脚间呈断开状态，此时LSE的④脚输出低电平，继电器J处于释放状态，排气扇不工作。一旦室内出现有害气体，其浓度逐渐升高，导致气敏管HQ－Ⅱ电导率升高，于是在R2上产生的电压降升高，升高至一定的数值时，DW2击穿导通，三极管VT也随之导通。VT导通后，LSE的①、②脚间的电阻变小（小于50K），其LSE的④脚变为高电平，于是继电器J励磁吸合，接通了排气扇，将有害气体及时排出室外。
