家用贮水池自动上水控制器

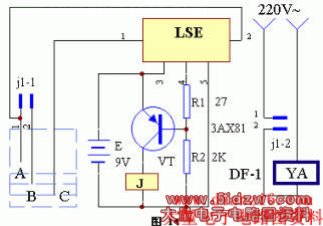

　　该装置的电路工作原理见图14。城市用水日益紧张，高层建筑的住房常常为接水而浪费大量宝贵的时间。本装置可以消除他们的接水等候之忧。其中A、B、C为三根水位探针，当池中的水位低于B点时，LSE的①、②脚断开，LSE的④脚为低电平，三极管VT导通，继电器J励磁吸合。其常开触点j1－2接通，电磁阀YA通电工作，打开水龙头，如果来水的话，就会自动流入池中。与此同时，常闭触点j1－1断开。当池中的水达到A点水位时，LSE的①、②脚串通，其④脚变为高电平，三极管VT截止，J释放，YA断电自动停止供水，同时其常闭触点j1－1复位闭合。要等到其水位下降至B点以下时，才重新启动电磁阀放水。
