多敏固态控制器与其它集成电路配接

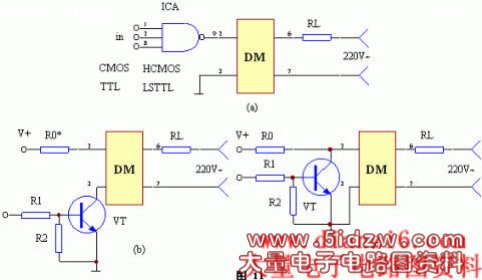

　　CMOS、HCMOS、TTL、LSTTL等数字电路的输出状态可直接控制多敏固态控制器DM的通断。其配接方式见图11(a)、(b)、(c)所示。在控制器的②、③端输入控制信号时，作常闭电路的接法如（b），当三极管VT无信号输入时，负载是停止工作的，只有当VT饱和导通时，DM的③端才为低电平，负载RL才通电工作。
　　控制器DM的②、③端输入控制信号常开电路的接法如（c）所示。当三极管VT截止时，负载通电工作；当VT饱和导通时，其饱和压降仅为0.3V左右，故控制器DM的②端无输入电压，负载RL停止工作。
