简单有效的自动灭火装置

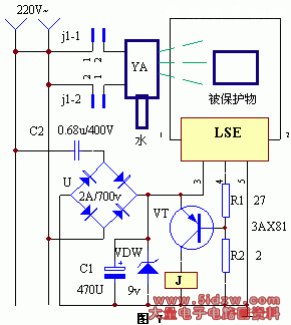

　　该装置的电路工作原理见图7。JS是一根很细的金属丝，它在被保护物上缠绕几个圈后再串接于LSE的①、②脚间。当JS完好时，LSE的①、②脚间串通，此时LSE的④脚输出高电平，三极管VT截止，继电器J处于释放状态，两只常开触点j1－1和j1－2均断开，水喷头上的电磁阀YA关闭。一旦被保护物着火燃烧，此缠绕在被保护物上的细线JS势必烧断，相当于LSE的①、②脚断开，于是LSE的④脚输出低电平，此时三极管VT导通，继电器J励磁吸合，常开触点j1－1、j1－2同时闭合，接通了电磁阀YA的电源，YA吸合打开水龙头，将火扑灭。水龙头可根据具体情况设置多个，其喷头包围着被保护物即可。
