剥皮天线制作图解

　　剥皮天线是一种取材容易、制作简单、携带方便的天线。如果你能找到一根同轴电缆和适合你的电台用的天线插头，我们就可以动手了。同轴电缆可以使用闭路电视用的馈线，选质量好一点的，这点很重要。现在的闭路电视馈线质量参差不齐，选择要点有三个，一是屏蔽网要密；二是线材要粗，但考虑到使用方便，选用75-5、75-7的线材就可以；三是线的导体材料要容易焊，现在许多厂家为了节约成本，都用些便宜但不易上锡焊接的材料来生产馈线，所以事先应用电烙铁试焊一下，看能不能用，别到时花了精力时间做好了天线结果焊不起来。天线插头要依你的电台接口而定。

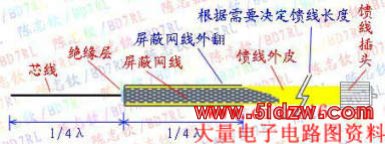

　　下面是天线的结构图：

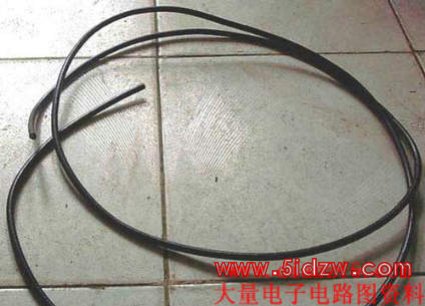

第一步：取一段同轴电缆，电缆的长度将是天线加上馈线的总长度，可以适当留长一点。

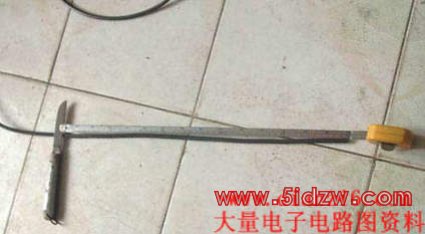

第二步：从馈线的一头量出四分之一波长的位置。波长（米）等于300/频率（MHz），理论上来说，还应该乘上个缩短参数约96%，但考虑到制作时预留长一点，就先不乘缩短参数。如要做145MHz的天线，则要量出的位置为：300/145/4≈0.52米；要做29.6MHz的则是：300/29.6/4≈2.53米；其它波段的长度可将频率代入计算出来。

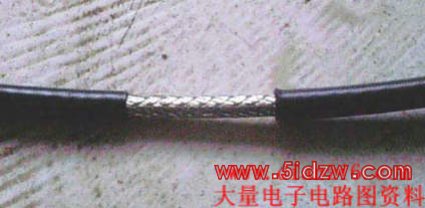

第三步：在上一步量出的四分之一波长的地方，将电缆外皮环切一下，注意不要伤到网线。

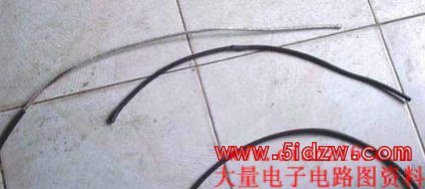

第四步：将外皮拉出。

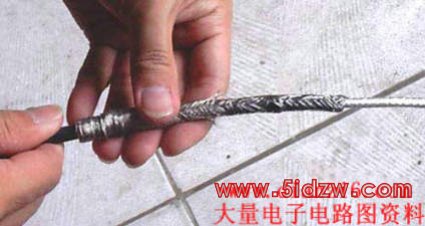

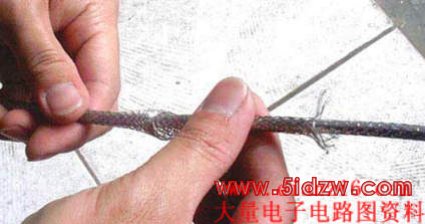

第五步：将同轴电缆的网线向下松开，这是个细活，要慢慢一点点来。

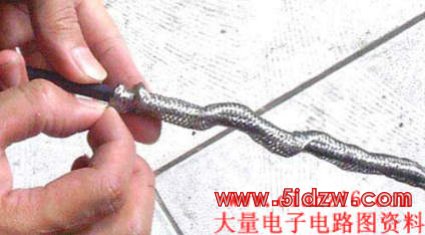

第六步：网线反套在同轴电缆的外面，所以叫剥皮~~呵呵。
