热转印纸制作电路板流程,http://www.5idzw.com
1、用protel 画出您所需要的印刷电路板图
2、将上图打印到热转印纸(注意不要打印顶层丝印图)
3、将热转印纸上的碳粉通过热转印机转印到敷铜板上

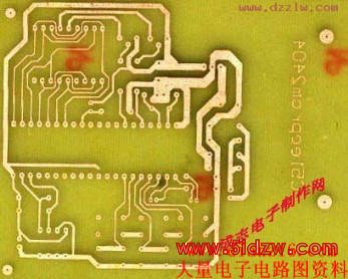

4、将敷铜板放入三氯化铁腐蚀液进行腐蚀,腐蚀后如图所示
5、用汽油清洗电路板上的黑色碳粉则出现如图所示
6、用电路板打孔机进行打孔,则出现如下图所示
,热转印纸制作电路板流程
