自制的交流固体继电器,http://www.5idzw.com
交流固体继电器（AC•SSR）亦称交流无触点开关，在计算机控制等逻辑控制电器中可达到以弱控强和弱强隔离的目的。本文向读者推荐一种简单好用、性能稳定、便于自制的交流固体继电器。由于它对元器件指标要求不高，从而降低了成本。

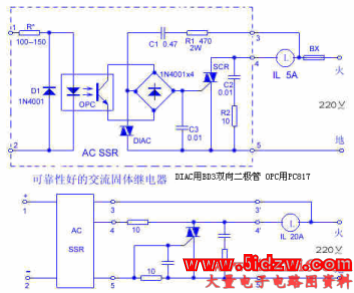

下图是本交流固体继电器的电路图，其中DIAC是双向二极管，用以保证双向可控硅SCR的可靠导通；在双向可控硅导通后，DIAC用来保护光敏三极管免于击穿；又利用DIAC的导通稳压特性和电容C1的移相作用，使触发支路的功率降低。由于使用了DIAC，使得许多在其它电路中不易触发而被筛选掉的可控硅能够重新使用，并稳定地工作。
图中R*一般选100～150Ω，主要考虑是使光电耦合器OPC工作可靠；D1为保护光电耦合器而设。交流经R1与C1构成的阻容支路由D2～D5整流作为触发回路的激励源，R2与C2为阻容吸收网络，防止感性负载下的误触发；C3用于抑制高频干扰。
双向二极管选北京椿树整流器厂生产的DIAC，转折电压VBO≥20V，曲复电压≥5V即可（峰值输出电流一般都满足触发要求）；光电耦合选的PC817中任一种均可；双向可控硅没有严格要求，只要是好管子，一般都能用。
