音响电子电源代替工频变压器标准150W输出功率

输入220V 输出正18V、22V、24V负18V、22V、24V、代替工频变压器的音响电子电源  名：电子火牛 电子变压器 电子火牛 电子变压器：由于该电路的适应电流变化能力很强。 采用几个并联可以代替数KW的火牛电源，应用在音响电源。
直接影响性能的关键元件：R1 R2 影响保护和功率，C1 C2影响输出功率 L1 L2这是整个电路的关键元件和输出功率有很大的关系，整个工作性能 基本上由它确定。

说明：如何加大功率 将Q1 Q2换成13009 ，R1 R2取 0.15到 0.2、 C1 C2取 68uF250v、 L1 L2磁棒直径10mm、 变压器换成 EI-33 功率增加到230W左右 ，变压器换成 EC33 功率增加到280W左右。

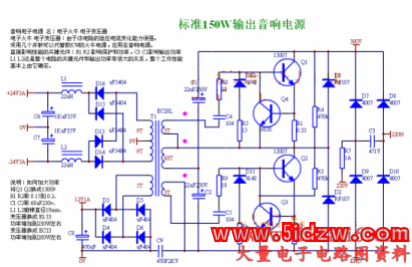

电路图" border="0" src="/adianzi/UploadPic/2010-11/20101121223645134.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

电路图" border="0" src="/adianzi/UploadPic/2010-11/20101121223645743.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
