一、设计思路
首先应将电子骰子做成一个能够投掷和滚动的小正立方体，并在立方体的6个表面上分别安装能够显示不同点数的发光二极管，由装在立方体内部的9V小型电池通过限流电阻为这些发光二极管供电。然而，由于骰子6个面上的点数不同，每个面上安装的发光二极管只数也各不相同，使骰子的重心不可能正好位于骰子正立方体的中心，必然存在偏移。于是，经投掷后，骰子最轻的一面位于顶上的几率远大于其他面，该面点数出现的机会就比其他“较重的”面多得多，最终使骰子失去了可信性和公正性。
怎么办?经过一番思考后我们得出结论：在骰子的每个面上都安装7只发光二极管，使它的重心位于立方体的中心。这样投掷时，每个面最终位于顶上的几率相同，而在投掷后6个面却显示不同的随机值，从而保证骰子的公正性。显然，此方案需要功能比较复杂的电路才能实现。当骰子被投掷出去时，首先要检测骰子的滚动状态。为此，用一只水银倾斜式开关来担任此任务，这样即便只是摇动骰子也能获得与滚动一样的效果。接着，要产生出现在骰子6个面上的随机数值，此任务由一只微控制器(即单片机芯片)来担任，以便使骰子保持较小的体积，使用起来更加得心应手。
需要考虑的另一个设计问题是：怎样将主电路板与其他5块电路板连接起来?如果连线太多，则不仅麻烦还很不好看。为了减少连线的数量，决定在各电路板之间采用串行连接，在每块电路板上用一只移位寄存器IC来驱动所在面上的7只发光二极管。这样在6块电路板之间就只需连接4根线，其中两根用于供电，一根用来传送数据，另一根用来传送时钟信号。
此外，还要考虑骰子的消耗电流和电源开关，这里显然不能使用普通的电源开关，因为骰子表面不允许有任何东西突出在外，否则电源开关就会妨碍骰子滚动，甚至有可能因滚动中受压而自我关断。解决此问题的办法是，在骰子其中一面的凹处安装一只接通电源的按键开关，并使电路在骰子停止滚动时自动断开电源。
二、主电路板
图1是本电子骰子的主板电路图．其核心是Atmel公司生产的AT89C2051-12PI微控制器(IC1)，可以将它用于本电子骰子的软件。该微控制器芯片内部具有保存程序的闪存，无需外接存储器。晶体X1与电容C1、C2组成时钟振荡器，IC1通过它的I/O引脚直接驱动7只发光二极管，由于使用了小电流发光二极管，无需使用额外的缓冲器。
图1电子骰子主板电路图

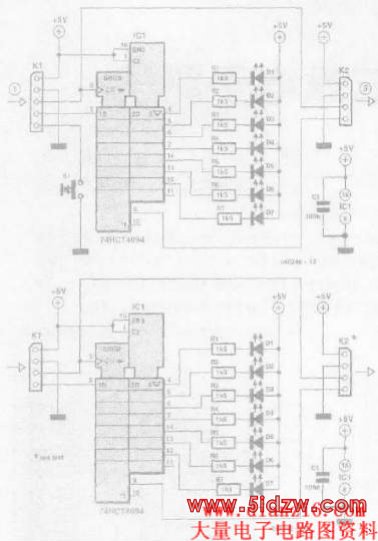

图2 2号电路板及其余4块电路板的电路图
电源部分与常见的电路稍有不同，因为我们要用按键来使电路接通电源，而由微控制器自己来切断电源。这一功能是由晶体管T1、T2及其周边电路来实现的，K2是连接9V电池的插座．当按下2号电路板上的按键开关S1时(参看图2中的上图)，就有小电流从+9V经晶体管T1的基/射结、电阻R8、K3和S1流到地，使T1导通，电池开始为三端稳压器78L05(IC2)供电，后者就对其余电路提供稳定的+5V电源电压。如果只是这样，则当松开按键S1时，上述电流不再流过R8，会使电路失去电源而停止工作，这就要求在投掷骰子的过程中一直保持按下S1，使用起来很难操作。为了解决这一问题，另外增加了电阻R9、R11和晶体管T2，并由微控制器来驱动T2，当电路接通电源时，微控制器使T2也导通，T1基极电流就经R9和T2流到地，不再依赖于按下S1，如果微控制器发现骰子有几分钟没有动过，它就停止驱动T2，使骰子自动切断电源，当再次按下S1时，上述过程又再次重复。
C5和R10用来为微控制器IC1产生上电复位信号．IC1产生的时钟(CLK)和数据(DATA)信号经 插座K3送到2号电路板，K3 的其余引脚则用来为2号电路板供电和连接该电路板上的按键开关S1。将按键开关S1装在2号电路板上是因为主电路板上元件太多，挤不下了。
三、其余电路板
其余的2号、6号电路板电路彼此基本相同，主要差别是2号电路板上有一只按键开关，而其他电路板上没有此开关。图2中的上图是2号电路板的电路图，下图则是其余4块电路板的电路图，它们的输出插座K2依次接到下一块电路板的输入插座K1。显然，最后一块电路板(即6号板)无需安装输出插座K2。
这些电路板的核心是一只74HCT4094移位寄存器(IC1)。该IC具有并行输出寄存器，它在时钟输入信号的每个上升沿使IC里的8位数据移动1位，并使第1位取值为输入数据，最后1位则通过该IC的⑨脚移出到下一块电路板上移位寄存器的数据输入端，这样就有效地将所有电路板变成了一个庞大的移位寄存器。
四、制作
各电路板的制作与一般方法稍有不同。为了避免因元件引脚伸出电路板而导致骰子滚动时损坏家具表面，对6块电路板的大多数元件采用了表面安装式贴片元件，对它们的IC也采用表面安装式IC插座。为了缩短电路板之间的连线，6块电路板各有自己的印板图，见图7。其中，主电路板(即1号板)上的元件最多，2号板上装有按键开关S1，其余4块电路板的电路彼此相同，只是输入和输出插座的位置有所不同，因而它们的印板图也有所不同。
焊电路板之前，先将贴片式元件和IC插座的引脚向外打弯，并按照它们在印板上的实际安装位置剪去引脚的过长部分，再用小功率电烙铁将它们逐一贴焊在相应的电路板上。每块电路板上各有7个用来安装发光二极管的小孔，它们分别构成骰子6个面上的点状图形。安装前，先按照图3所示将42只发光二极管的引脚打弯成形，再逐一焊接到位，使每只发光二极管的顶部与电路板的另一面保持平齐即可。焊接时注意发光二极管的阳极和阴极不要焊错。
图3 发光二极管的焊装示意图
除双列直插式IC外．还有少数元件(如晶体和水银倾斜式开关等)采用的是普通引脚，为了使它们不致穿过电路板来进行焊接，对这些元件也要进行表面安装式焊接，即将它们的引脚剪短并打弯90°再贴焊在电路板上，但要注意，不要将它们的引脚留得过短而不便于焊接。
五、接线和试验
6块电路板焊好后，即可参照图4将它们连接起来。各电路板之间的连线长度取为5cm左右为宜，如果取得过短，则下一步难以将它们组装在一起，但也不宜取得过长而使连线变得过于松散，连接时应仔细参照图5所示的详细接线图，不要接错。

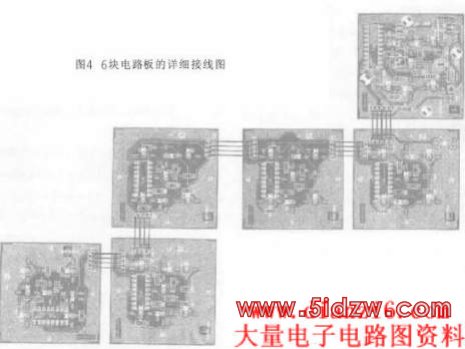

图4 6块电路板的详细接线图
电路板连接完毕即可将IC分别插在各电路板上相应的IC插座上，注意各IC的方向不要插错．然后仔细检查每块电路板，确信一切无误再接上9V电池进行通电试验，此时6块电路板均平铺在桌面上，便于操作，这是试验电子骰子和排除故障的最佳时机，如果6块电路板已经组装成一个小立方体，则电路板之间的空间变得非常狭小，再发现故障就很难下手了。试验时，按一下2号板上的开关S1，如果6块电路板上的发光二极管显示随机的点数，则说明电子骰子已开始工作。再摇动一下1号板来模仿骰子滚动，如果骰子6个面上显示的点数随之出现有规则的变化，而且几秒钟后变化的速度逐渐变慢并最后显示滚动结果的点数，则说明本电子骰子工作正常，否则应检查和排除故障。
