你家里是否有一个电视机遥控器或者空调机遥控器呢？你是否也想让它遥控其他的电器甚至让它遥控您的电脑呢？那好，跟我一起做这个“红外遥控解码器”。
该小制作所需要的元件很少：单片机TA89C2051一只，RS232接口电平与TTL电平转换心片MAX232CPE 一只，红外接收管一只，晶振11.0592MHz,电解电容10uF4只，10uF一只，电阻1K1个，300欧姆左右1个，瓷片电容30P2个。发光二极管8个。价钱不足20元。
电路原理：
主控制单元是单片机AT89C2051,中断口INT0跟红外接受管U1相连，接收红外信号的脉冲，8个发光二极管作为显示解码输出（也可以用来扩展接其他控制电路），U3是跟电脑串行口RS232相连时的电平转换心片，9、10脚分别与单片机的1、2脚相连，（1脚为串行接收，2脚为串行发送），MAX232CPE的7、8脚分别接电脑串行口的2（接收）脚、3（发送脚）。晶振采用11.0592MHz，这样才能使得通讯的波特率达到9600b/s，电脑一般默认值是9600b/s、8位数据位、1位停止位、无校验位。
电路就这么简单了，现在分析具体的编程过程吧。

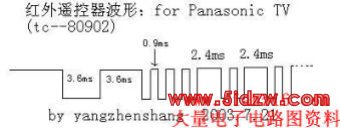

如图所示，panasonic遥控器的波形是这样的（经过反复测试的结果）。
开始位是以3.6ms低电平然后是3.6ms高电平，然后数据表示形式是0.9ms低电平0.9ms高电平周期为1.8ms表示“0”， 0.9ms低电平 2.4ms高电平周期为3.3ms表示“1”，编写程序时，以大于3.4ms小于3.8ms高电平为起始位，以大于2.2ms小于2.7ms高电平表示“1”，大于0.84ms小于1.11ms高电平表示“0”。因此，我们主要用单片机测量高电平的长短来确定是“1”还是“0”即可。定时器0的工作方式设置为方式1：mov tmod,#09h，这样设置定时器0即是把GATE置1，16位计数器，最大计数值为2的16次方个机器周期，此方式由外中断INT0控制，即INT0为高时才允许计数器计数。比如：
jnb p3.2,$
jb p3.2,$
clr tr0
这3条指令就可以测量一个高电平，接下来读取计数值TH0,TL0就可以分辨是起始位还是“1”或“0”。在确定码表之前，您可以使用P0口的8个发光二极管来显示编码，16位编码分两次显示：
mov p0,keydata
acall delay_1s ；//1ms延时子程序
mov p0,keydata+1
ljmp main
根据P0相继的两次显示的编码，记录每个按键的编码，形成编码表，即遥控器编码的解码完毕。码表确定之后，以后接收到遥控器的编码之后，就与码表比较，找到匹配的码项，并把该码项对应的顺序号输出到P0口，同时也把顺序号向串行口输出到电脑，电脑接收该数据后由串口软件决定如何处理。

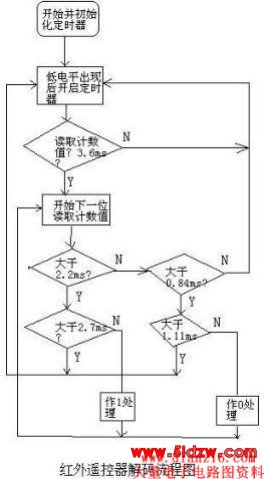

程序不长，下面是完整的程序和注释：（先看流程图）
keydata equ 30h ;//该地址和31H地址用来存放遥控器按键编码。
org 00h
main:
mov keydata,#0 ;// 清零
mov tmod ,#09h ;//设置定时0方式1，GATE=1
mov r7,#0 ;//计数器，用来计数是否满8位
mov r6,#0 ;//计数器，用来计数是否满2字节（解16位编码）
jb p3.2,$ ;//是否为低电平
again: ;//如果为低，继续往下面执行
mov tl0,#0 ;//清零TL0
mov th0,#0 ;//清零TH0
setb tr0 ;//开启定时器0
jnb p3.2,$ ;//等待高电平到来
jb p3.2,$ ;//高电平到来，此时开始计数
clr tr0 ;//高电平结束，停止计数
mov a,th0 ;//读取th0 值，TL0忽略不计
clr c ;//
subb a,#12 ;//
jc again ;//th0<12则转，即小于3.4ms,你可以算一下这个时间
mov a,#14 ;//
clr c ;//
subb a,th0 ;//和14比较，如果TH0>14则大于3.8ms
jc again ;//大于3.8ms，从新再检测
nextbit: ;//起始位找到了，然后下一位
mov tl0,#0 ;//
mov th0,#0 ;//
setb tr0 ;//启动定时器
jnb p3.2,$ ;//等待高电平
jb p3.2,$ ;//高电平到来，此时开始计数
clr tr0 ;//高电平结束，停止计数
mov a,th0 ;//读取计数值，TL0忽略不计
clr c ;//
subb a,#8 ;//th0和8比较
jc next ;;;;//若 <2.2ms则转，再判断是否大于0.84ms
mov a,#10 ;//再跟10比较
clr c ;//
subb a,th0 ;//
jc again ;;;;;;;//若 >2.7ms，则放弃，从新检测
mov a,keydata ;// 符合大于2.2ms 小于2.7ms，即为“1”
setb c ;//C = 1
rrc a ;//把1移位进A
mov keydata,a ;//保存
inc r7 ;//计数器加1
cjne r7,#8,nextbit ;//是否满8位
inc r6 ;//计数加1
cjne r6,#2,last8 ;//是否满两字节
sjmp seach ;//不满两字节，再新采集
last8: ;//满1字节，再接下来第二字节
mov keydata+1,a ;//把第一字节编码数据保存到31h里
mov r7,#0 ;//计数器R7清零
sjmp nextbit ;//继续采集数据
next: ;//小于2.2ms时转到这里
mov a,th0 ;//读取计数值TH0
swap a ;//高4位与低4位对换
mov r1,a ;//保存到R1
anl tl0,#0f0h ;//取TL0高4位，低4位忽略不计
mov a,tl0 ;//
clr c ;//
rrc a ;//
rrc a ;//
rrc a ;//
rrc a ;//
add a,r1 ;//
mov r1,a ;//
subb a,#30 ;//以上几行是把TH0的低4位和TL0的高4位合并为1字节作为计数值
jc nextbit ; //判断是否 <0.84ms，是则放弃，继续采集
mov a,r1 ;//否
clr c ;//
cjne a,#64,continue ;//跟64比较
continue: ;//
jnc nextbit ; //a>64表示采样值 >1.11ms 放弃
mov a,keydata ;//否则 ，符合位“0”
clr c ;//C = 0
rrc a ;//把零右移进A
mov keydata,a ;//保存
inc r7 ;//计数器加1
cjne r7,#8,nextbit ;//是否满8位
inc r6 ;//计数器加1
cjne r6,#2,last_8 ;//是第一字节已经满
sjmp seach ;//
