电源欠压过压报警保护器,http://www.5idzw.com
一、 名称：电源欠压过压报警保护器
二、 功能：当电压低于180V或高于250V时，可进行声光报警。当外接交流接触器时，可切断电源，保护用电设备。

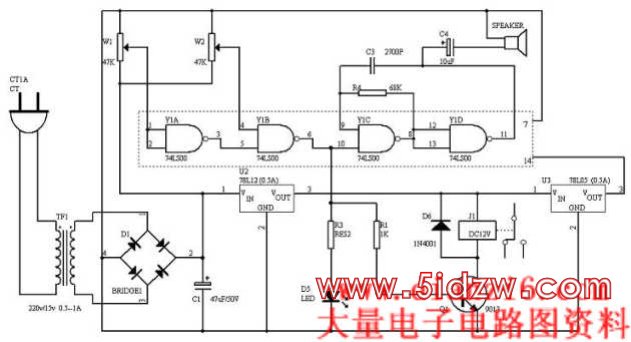

三、 电路图：
四、 元件表
| 名称 | 型号 | 规格 | 数量 | 名称 | 型号 | 规格 | 数量 |
| 集成块 | 74LS00 | 1 | 电阻 | 68K | 1 | ||
| 三极管 | 9013 | 1 | 10K | 1 | |||
| 二极管 | 1N4001 | 5 | 1K | 1 | |||
| 发光二极管 | 1 | 微调电位器 | 47k | 2 | |||
| 三端稳压块 | 7805 | 0.5A | 1 | 电容 | 47uF/50v | 1 | |
| 7812 | 0.5A | 1 | 10uF/25v | 1 | |||
| 变压器 | 220v/15V | 0.5A | 1 | 2700pF | 1 | ||
| 插头 | 220v | 1 | 导线 | 花线 | 1m | ||
| 直流寄电器 | 12v/0.5A | 1 | 万用电路板 | 小 | 1块 | ||
| 集成块插座 | 14脚 | 1 |
五、 原理说明：
输入电源电压正常时，Y1A输出高电平，Y1B输出低电平，发光二极管LED及振荡发声电路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。当电压高于250V或低于180V时，Y1B输出高电平，发光二极管亮，振荡发声电路工作，发出鸣叫声，控制寄电器J1闭合，当J1的常开触点外接交流接触器时，就可控制主电路断开电源。
六、 调试方法：
第一步当输入电源电压为250V时，调节W1使得Y1A输出刚好由低电平转为高电平，第二步当输入电压为180V时调节W2使得Y1B的输出由高电平转为低电平。
