CGO602CESA单片遥控发射器集成电路图

　　CGO602CESA是一种单片遥控发射器集成电路，在各种遥控系统中均有应用，如电视机、音响设备、影碟机等。

1.功能特点

　　CGMO2CESA集成电路内含遥控指令编码器、键位扫描脉冲发生器、时钟振荡电路、发射信号缓冲器、测试电路，以及其他一些附属电路。

2.引脚功能及数据

　　CGO602CESA集成电路采用36脚四方封装，其引脚功能及数据见表1所列。

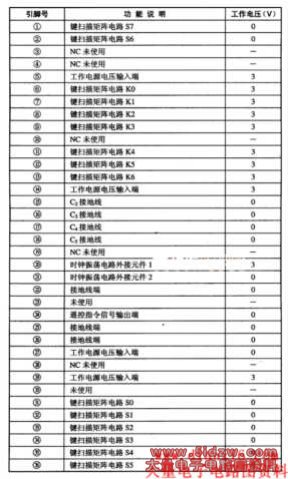

　　表1 CGO602CESA集成电路的引脚功能及数据

3.典型应用电路

　　由CGO602CESA集成电路构成的遥控发射器典型应用电路姐图1所示。

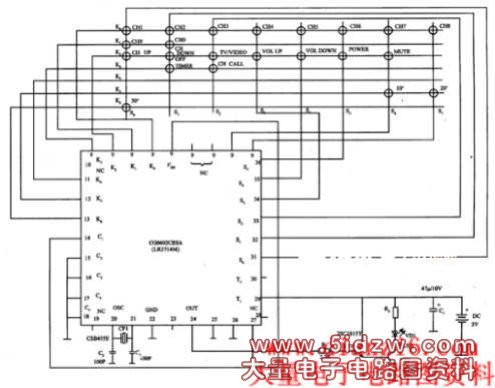

　　图1 CGO602CESA集成电路的典型应用电路

　　提示:红外发射二极管损坏以后，最好换用与原型号相同或功能相近的管子来代换千万不可随意代.否则,经过修理后的遥控器，其性能指标将会大大下降，如遥控距离变短、不灵敏反应迟纯等。
