商品“推销员”

相关元件PDF下载：

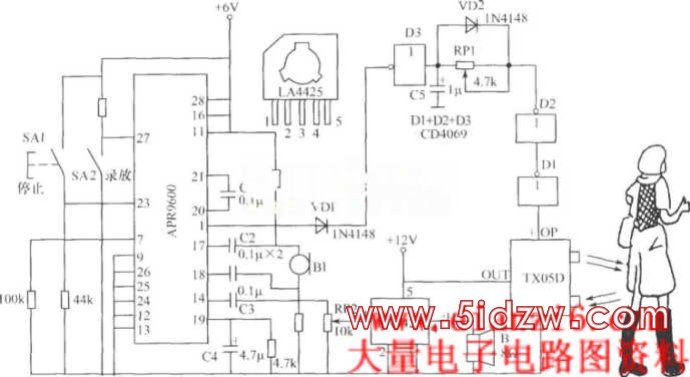

如图所示的的全自动商品“推销员”，可放在新产品展示台上。当顾客停留超过3S时，电路中的扬声器就会用语言对商品作长达1min的介绍，并且可以任意更改重录。所录入的语言可以永久保存，不会因断电等原因丢失。如果顾客感兴趣不离开，它就会滔滔不绝地反复介绍。商品“推销员”电路如图所示。当顾客接近商品一定距离时，顾客的身体将从TX05D发射出来的红外线束，反射到OP内的红外线接收晶体管内，OUT端输出高电平。通过非门D1、D2反相及电平整形后，由电位器RP1向C5(1μF)充电，充电时间约3s，可通过调整RP1确定。如果顾客只是从商品前方经过，因为停留时间小于3s，C5两端的电压还未达到D3的翻转电平时，D2已经变成低电平，VD2瞬间泄放掉C5内所储存电荷。当顾客停留时间超过3s时，D3翻转输出低电平，通过VD1触发APR9600语音录放电路工作。由于语音录放电路本身只能输出50mV，在人声嘈杂的商店里根本听不清，所以增设LA4425作为功率放大器，以驱动扬声器B(5W／8Ω)发出APR9600内储的商品广告词来。

录音商品广告词步骤如下。按住录音开关SA2，扬声器会发出“嘀”的一声提示音，然后口对话筒B1讲解商品广告词进行录音。录制完毕，松开SA1扬声器会再发出“嘀”的一声，提示录音结束。倘若录音时间超过芯片允许的时间，扬声器会发出“嘀、嘀”两声提示音，强制结束录音。SA1是停止按钮，在不用商品介绍机时，只需按SA1即可停止。
