多功能视力保护器,http://www.5idzw.com
CX20106 CD4069 CD4011 PH302 9013 8550 9300
相关元件PDF下载:
CX20106 CD4069 CD4011 PH302 9013 8550 9300
该电路由红外发射器,红外接收器,测光电路,定时电路和报警声电路组成.

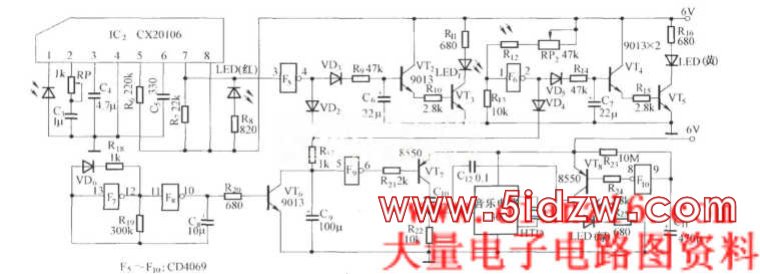

红外发射器是一个调制型发射电路,由主振电路,调制电路和放大发送电路组成.如下图所示
红外接收器由红外接收管PH302和红外接收专用电路CX20106组成.
测光电路由光敏电阻R12,反相器F6,VT4,VT5和发光管LED(黄)等组成.
定时电路由F10,R23,C11,输出电路,VT8及指示灯LED(绿)组成.F10,R23,C11组成一个单稳态触发器.
,多功能视力保护器
